Abbildung ähnlich

Geberit Kugelhahn Mapress Ø 35 mm, NPW, geflanscht, mit Betätigungshebel, Edelstahl

Artikelnummer: W535304 EAN: 4024723921042 Werksartikelnummer: 92104

auf Anfrage

je 1 STCK

keine Verfügbarkeitsinformationen

Menge STCK

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

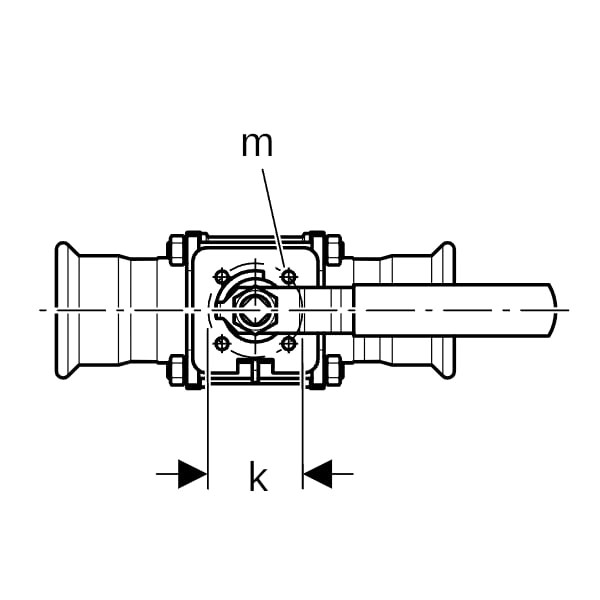

für Heizungswasser, für Kühlwasser ohne Frostschutzmittel, für Kühlwasser mit Frostschutzmittel, für Fernwärmeheizungswasser <= 120 °C, für Betriebswasser, für aufbereitete Wässer, für Grau- und Schwarzwasser mit pH-Wert > 6,0, für Löschwasser (nass), für Druckluft (Reinheitsklasse Öl 0–3), Abdichtung der Spindel aus PTFE, Profildichtung von Flansch und Kugel aus PTFE, erfüllt Anforderungen nach TA Luft VDI 2440, Anschlussflansch für Motor, nach EN ISO 5211 (nur bei d= 76,1–108 mm), Betätigungshebel längenverstellbar (nur bei Ø= 108 mm), Pressindikator, unverpresst undicht, Dichtring aus CIIR schwarz, Pressmuffe mit transparentem Schutzstopfen

Merkmale

Produktklasse	Kugelhahn
Serie	Mapress
Internet Link	https://catalog.geberit.de/de-DE/92104.html
Ausführung	gerade
Nenndurchmesser	DN 32
Nenndurchmesser Anschluss 1	DN 32
Nenndurchmesser Anschluss 2	DN 32
Werkstoff des Gehäuses	Edelstahl
Werkstoffgüte	Edelstahl 316 (1.4401)
Anschluss 1	Pressmuffe
Anschluss 2	Pressmuffe
Kvs-Wert	48,5
Bedienung	Handgriff
Mit Filter	nein
Mit Entleerungsventil	nein
Mit Rückschlagklappe	nein
Druckstufe Flansch	PN 16
Druckstufe Artikel	PN 16
Mit Thermometer	nein
Rohraußendurchmesser Anschluss 1	35 mm
Rohraußendurchmesser Anschluss 2	35 mm
Höhe Handgriff	75 mm
Länge Handgriff	128 mm
Mediumtemperatur (Dauerbetrieb)	0 - 70 °C
Länge Anschluss 1	26 mm
Länge Anschluss 2	26 mm
Oberflächenschutz Gehäuse	ohne
Konturcode Verbindung 1	M
Konturcode Verbindung 2	M
Material primäre Spindeldichtung	Polytetrafluorethylen (PTFE)
Mit Ablaßmöglichkeit (Anschluss)	nein
Volldurchgang	ja
Material Kugel	Edelstahl
Fettfrei	nein

Anhänge

Datei

Datenblatt

gedb_art_92104_2025.pdf (109.5 KB)

Datei

gedb_art_92104_2026.pdf (93.25 KB)

Datei

Montageanleitung

gema_967965000_03.pdf (808.09 KB)
