Reflex

Reflex Steuereinheit Variomat Giga GS-3, 10 bar, 70 °C, 400 V, mit Steuerungsmodul

W817376 4036705115066 8912600
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Beschreibung

pumpengesteuerte Druckhaltestation mit integrierter Nachspeisung und Entgasung (RL 70 °C) für Heiz- und Kühlwassersysteme, mit 2 Pumpen und 2 Überströmventilen, zulässiger Betriebsüberdruck 16 bar, zulässige Vorlauftemperatur 120 ºC, zulässige Betriebstemperatur 70 ºC, Schalldruckpegel ca. 55 dB(A), Anschluss Pumpe DN 80/PN 16, Anschluss Grundgefäß DN 80/PN 6, Anschluss Nachspeisung Rp 1/2, Control Touch Steuerung

Merkmale

Produktklasse Druckhaltestation
Serie Variomat Giga

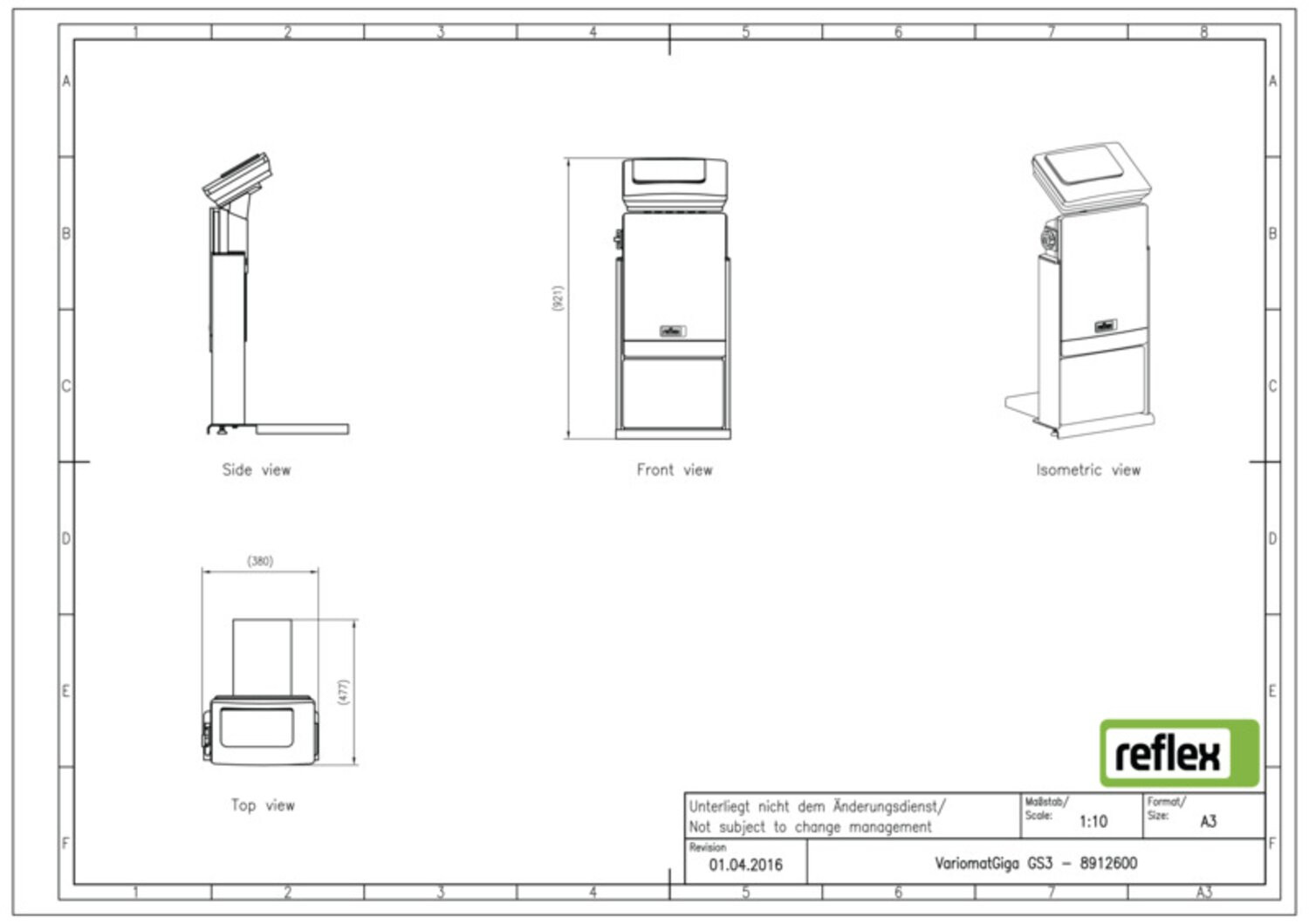

Höhe 921 mm
Internet Link https://www.reflex-winkelmann.com/de/produkte/8912600
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Leistungsaufnahme 6 kW
Anschlussspannung 400 V
Max. Arbeitsdruck 16 bar
Druckstufe Artikel PN 16
Mit Druckausdehnungsgefäß nein
Platzierung horizontal nein
Wirkprinzip Pumpe

Anhänge

icon
Datei
rfdb_pr1724de_8912600.pdf (767.81 KB)
icon
Datei
rfdb_re1724de_8912600.pdf (440.19 KB)
icon
Datei
rftz_8912600.pdf (95.78 KB)
icon
Datei
rfma_si1428deb_9119960.pdf (7.92 MB)
icon
Datei
rfpp_pi1787de_9128788_druckhaltestationen_broschuere.pdf (6.78 MB)
icon
Datei
rfpl_test_summary_report_un_38-.pdf (61.5 KB)
icon
Datei
test_summary_report_un_38-3-1_l.pdf (61.5 KB)
