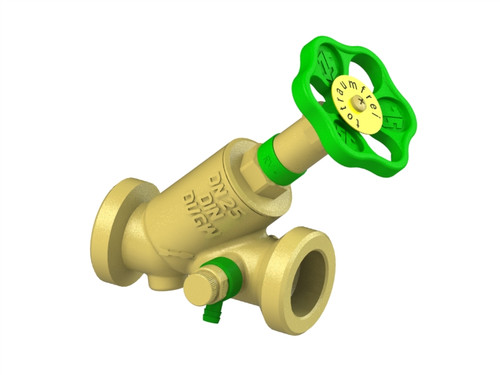

Artikelbild
Abbildung ähnlich
Schlösser

Schlösser KFR-Ventil KST 1676 DN 40, G 2 1/4 (AG), mit Entleerung, nichtsteigende Spindel

W536484 4044997118665 0016764000001
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Beschreibung

Schallschutz (DN 15-32), Entleerungsventil 1831 1/4", Oberteil 1821

Merkmale

Produktklasse KFR-Ventil
Oberflächenschutz unbehandelt
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Nenndurchmesser DN 40
Werkstoff des Gehäuses Messing
Anschluss 1 Außengewinde zylindrisch BSPP (ISO 228-1)
Anschluss 2 Außengewinde zylindrisch BSPP (ISO 228-1)
UBA-Positivliste ja
Mit Entleerungsventil ja
Rohraußendurchmesser Anschluss 62,5 mm
Spindel und/oder Handrad ansteigend nein
Winkel der Spindel 45 °
Werkstoffgüte des Gehäuses CuZn40Pb2 (CW617N)
Länge Anschluss 1 34 mm
Länge Anschluss 2 100 mm

Anhänge

icon
Datei
Datenblatt
jsdb_0016710000001.pdf (318.96 KB)
icon
Datei
Montageanleitung
jsma_0016302500m01.pdf (4.94 MB)
icon
Datei
Zulassung
jszl_0016150000001.pdf (825.68 KB)
