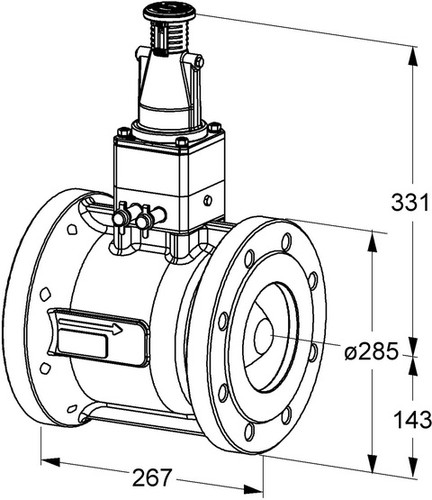

Artikelbild

Abbildung ähnlich

TA Flansch PILOT-R DN 150, PN 16, 80-400 kPa

Artikelnummer: W805601 EAN: 3831112531390 Werksartikelnummer: 231212132150

auf Anfrage

je 1 STCK

keine Verfügbarkeitsinformationen

Menge STCK

Dimension

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

max. 150 °C, doppelt gesicherte Messnippel, nach EN-1092-2, Typ 21, mit 1,2 m Impulsleitung Ø 6 mm, Impulsleitungsanschluss Ø 6 x R 1/4 und Anschluss Impulsleitung mit Absperrung Ø 6 x G 3/8

Merkmale

Produktklasse	Druckregler
Serie	PILOT-R
Höhe	331 mm
Nenndurchmesser	DN 150
Werkstoff des Gehäuses	Ametal
Werkstoffgüte	Ametal-C
Anschluss 1	Flansch
Anschluss 2	Flansch
Bedienung	Schlüssel
Mit Entleerungsventil	nein
Druckstufe Flansch	PN 16
Druckstufe Artikel	PN 16
Abschließbar	ja
Winkel der Spindel	90 °
Einstellbereich	80 - 400 kPa

Anhänge

hedbwilot-r_in_de_low.pdf (1.34 MB)

ta-pilot-r_in_de_low.pdf (1.45 MB)

Bedienungsanleitung

heista-pilot-rexpansionvessel.pdf (882.1 KB)

Montageanleitung

hemata-pilot-r_instruction.pdf (2.49 MB)

Varianten

Artikelbild

TA Flansch PILOT-R DN 65, PN 16, 80-400 kPa Artikelnummer: W805597

keine Verfügbarkeitsinformationen

auf Anfrage

je 1 STCK

Dimension
DN 65

Artikelbild

TA Flansch PILOT-R DN 80, PN 16, 80-400 kPa Artikelnummer: W805598

keine Verfügbarkeitsinformationen

auf Anfrage

je 1 STCK

Dimension
DN 80

Artikelbild

TA Flansch PILOT-R DN 100, PN 16, 80-400 kPa Artikelnummer: W805599

keine Verfügbarkeitsinformationen

auf Anfrage

je 1 STCK

Dimension
DN 100

Artikelbild

TA Flansch PILOT-R DN 125, PN 16, 80-400 kPa Artikelnummer: W805600

keine Verfügbarkeitsinformationen

auf Anfrage

je 1 STCK

Dimension
DN 125

Artikelbild

TA Flansch PILOT-R DN 150, PN 16, 80-400 kPa Artikelnummer: W805601

keine Verfügbarkeitsinformationen

auf Anfrage

je 1 STCK

Dimension
DN 150

1 2
