Für diesen Artikel gibt es einen Nachfolgeartikel:

Merkmale

Dimension LF, DN 15, G 3/4

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

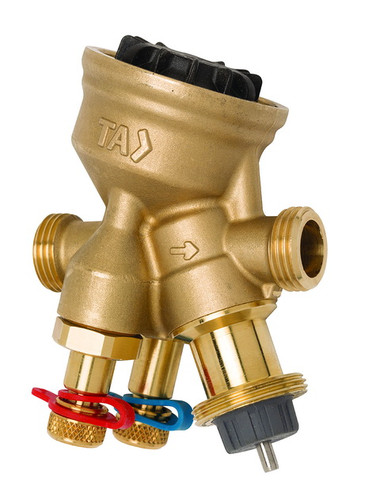

Abbildung ähnlich
IMI Hydronic

TA Regel-/Regulierventil Compact-P DN 15, geringer Durchfluss, PN 16, Außengewinde, druckunabhängig

W805901 7318794025202 52164115
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Beschreibung

für Heizungs- und Kälteanlagen, Regelung, Voreinstellung (max. Durchfluss), Differenzdruck unabhängiges Regelventil, Messung, Absperren (zur Trennung von Anlagenabschnitten), DN 10-32, Druckklasse PN 16, Differenzdruck (pV) max. Differenzdruck (pVmax) 400 kPa=4 bar, min. Differenzdruck (pVmin) DN 10-20 15 kPa=0,15 bar, DN 25-32 23 kPa=0,23 bar, gültig für Position 10, voll geöffnet, andere Voreinstellpositionen benötigen einen geringeren Differenzdruck, diesen können Sie mit der Software TA-Select ermitteln, max. zulässiger Differenzdruck über dem Ventil um die angegebenen Leistungen zu gewährleisten, min. erforderlicher Differenzdruck über dem Ventil, für die richtige Funktion der Differenzdruckregelung, der Durchfluss kann innerhalb des angegebenen Bereiches stufenlos eingestellt werden DN 10 21,5-120 l/h, DN 15 88-470 l/h, DN 20 210-1150 l/h, DN 25 370-2150 l/h, DN 32 800-3700 l/h, DN 15 LF 44-245 l/h, max. Betriebstemperatur 90 °C, min. Betriebstemperatur -10 °C, Wasser oder neutrale Flüssigkeiten, Wasser-Glykol-Gemische (0-57 %), Hub 4 mm, Leckrate= 0,01 % von max. qmax (Einstellung 10) und korrekte Durchflussrichtung (Klasse IV entsprechend EN 60534-4), Linear, am besten geeignet für on/off Regelung, Ventilgehäuse AMETAL, Ventileinsatz AMETAL, Kegel Messing CW724R (CuZn21Si3P), Spindel rostfreier Stahl, Spindeldichtung O-Ring aus EPDM, Einsatz PPS, Membrane EPDM und HNBR, Feder rostfreier Stahl, O-Ringe EPDM, Außengewinde nach ISO 228

Merkmale

Produktklasse Regelventil druckunabhängig
Länge 55 mm
Höhe 110 mm
Ausführung Membran
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Nenndurchmesser DN 15
Werkstoff des Gehäuses Ametal
Werkstoffgüte Ametal-C
Druckstufe Artikel PN 16
Volumenstrom 0,044 - 0,245 m³/h
Max. Differenzdruck 400 kPa
Anschlüsse Außengewinde zylindrisch BSPP (ISO 228-1)
Arbeitslänge 55 mm
Mit Füll- und Entleerungshahn nein
Mediumtemperatur (Dauerbetrieb) -10 - 90 °C
Werkstoffgüte des Gehäuses Ametal-C
Geeignet für Flüssigkeiten nein
Geeignet für Glykol ja
Mit Messnippel ja
