Artikelbild
Abbildung ähnlich
IMI Hydronic

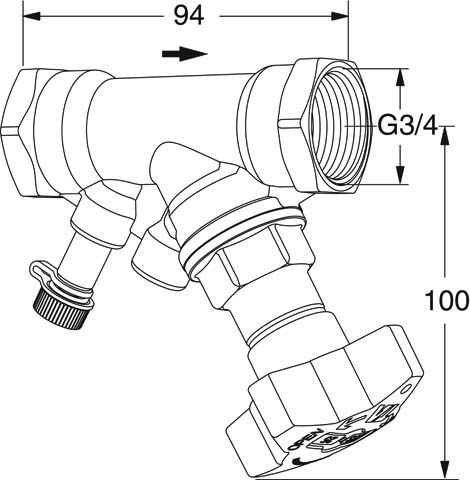

TA Absperrventil STS DN 20, kvs 6,8, PN 25, ohne Entleeradapter

W806201 5902276836671 52849020
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Beschreibung

Absperrventil mit Messnippel, für Heizungs- und Kälteanlagen, Trinkwasseranlagen, messen absperren, entleeren (abhängig vom Ventiltyp), DN 15-50, max. Betriebstemperatur 120 °C, min, min. Betriebstemperatur -20 °C, Medien: Wasser oder neutrale Flüssigkeiten, Wasser-Glykol-Gemische (0-57 %), Gehäuse und Oberteil AMETAL Dichtung, O-Ring aus EPDM, Kegel AMETAL, Sitzdichtung O-Ring aus EPDM, Spindel AMETAL, Sicherungsscheibe PTFE, Spindeldichtung O-Ring aus EPDM, Feder rostfreier Stahl, Handrad Polyamid-Kunststoff, Messnippel AMETAL, Dichtungen EPDM, Verschlusskappe Polyamid- und TPE-Kunststoff, Entleeradapter AMETAL, Dichtung EPDM, Dichtringe Aramid Faserdichtungen, Anschlüsse Innengewinde nach ISO 228, Gewindelänge nach ISO 7/1

Merkmale

Produktklasse Absperrventil
Serie STS
Oberflächenschutz unbehandelt
Nenndurchmesser DN 20
Werkstoff des Gehäuses Messing
Anschluss 1 Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
Anschluss 2 Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
Bedienung Handrad
Mit Rückstromsicherung nein
Mit Entleerungsventil nein
Druckstufe Artikel PN 25
Spindel und/oder Handrad ansteigend nein
Dichtung Gummi
Winkel der Spindel 45 °
Mediumtemperatur (Dauerbetrieb) -20 - 120 °C
Werkstoffgüte des Gehäuses Messing, entzinkungsbeständig (DZR)
VdS-geprüft nein
Freistrom nein
Geeignet für Flüssigkeiten nein
Geeignet für Gase nein
Geeignet für Dampf nein
Ventilwinkel 45 °
Selbstverschließend nein
Rechtwinklige Ausführung nein
Balgventil nein
Mit Standanzeiger nein
Material primäre Spindeldichtung Ethylen-Propylen-Dien-Kautschuk (EPDM)

Anhänge

icon
Datei
Datenblatt
hedbw13.pdf (630.06 KB)
icon
Datei
sts_in_de_low.pdf (730.54 KB)
icon
Datei
Montageanleitung
hemasts_pn25_instruction.pdf (1.12 MB)

Varianten

Artikelbild
IMI Hydronic

TA Absperrventil STS DN 15, kvs 3,5, PN 25, ohne Entleeradapter W806200

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 15, kvs 3,5
Artikelbild
IMI Hydronic

TA Absperrventil STS DN 20, kvs 6,8, PN 25, ohne Entleeradapter W806201

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 20, kvs 6,8
Artikelbild
IMI Hydronic

TA Absperrventil STS DN 25, kvs 9,8, PN 25, ohne Entleeradapter W806202

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 25, kvs 9,8
Artikelbild
IMI Hydronic

TA Absperrventil STS DN 32, kvs 18,3, PN 25, ohne Entleeradapter W806203

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 32, kvs 18,3
Artikelbild
IMI Hydronic

TA Absperrventil STS DN 40, kvs 25,4, PN 25, ohne Entleeradapter W806204

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 40, kvs 25,4
