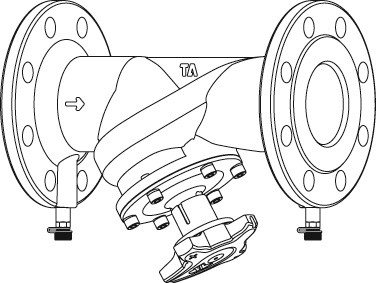

Abbildung ähnlich

TA Strangregulierungsventil STAF-R DN 65, PN 16, Oberteil geflanscht, Rotguss, mit Spindelverlängerung

Artikelnummer: W806001 EAN: 5902276805189 Werksartikelnummer: 52186765

auf Anfrage

je 1 STCK

keine Verfügbarkeitsinformationen

Menge STCK

Dimension

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

für Heizungs- und Kälteanlagen, Funktionen Einregulieren, Voreinstellen, Messen, Absperren (Regulierkegel für DN 100-150 druckentlastet), Betriebstemperatur 120 °C, min. Betriebstemperatur -10 °C, Medien: Wasser oder neutrale Flüssigkeiten, Wasser-Glykol-Gemische (0-57 %), Gehäuse Rotguss CuSn5Zn5Pb5 (EN 1982), Oberteil/Drosselkegel (PTFE-beschichtetes) und Spindel AMETAL, Dichtungen EPDM, Sicherungsscheibe PTFE, Oberteilschrauben rostfreier Stahl, Messnippel AMETAL und EPDM, Handrad Polyamid, Baulänge ISO 5752 Serie 1, DIN 3202 T1 F1 und EN 558-1 Serie 1

Merkmale

Produktklasse	Strangregulierventil
Nenndurchmesser	DN 65
Werkstoff des Gehäuses	Bronze
Werkstoffgüte	Bronze (Rg 5)
Anschluss 1	Flansch
Anschluss 2	Flansch
Kvs-Wert	85
Thermostatisch	nein
Mit Entleerungsventil	nein
Druckstufe Flansch	PN 16
Druckstufe Artikel	PN 16
Geeignet für Leitungswasser	nein
Mit Thermometer	nein
Geeignet für Heizungswasser	ja
Durchmesser Handrad	120 mm
Geeignet für Handbedienung	ja

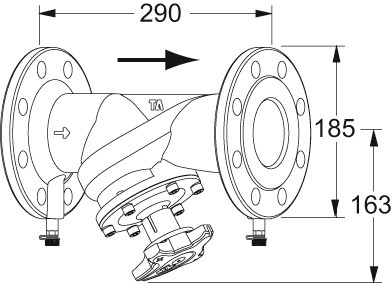

Bedienhöhe	163 mm
Mit Messanschluss	ja
Winkel der Spindel	45 °
Mediumtemperatur (Dauerbetrieb)	-10 - 120 °C
Geeignet für Warmwasser	nein
Mit Standanzeiger	ja
Hydraulischer Abgleich	statisch
Mit Messnippel	ja

Anhänge

Datei

Datenblatt

staf-r_in_de_low.pdf (1.06 MB)

Datei

Montageanleitung

staf_staf-sg_staf-r_stag_dn65-150_instruction.pdf (2.24 MB)
