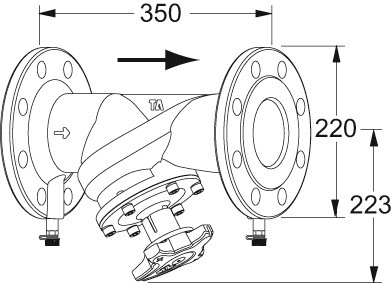

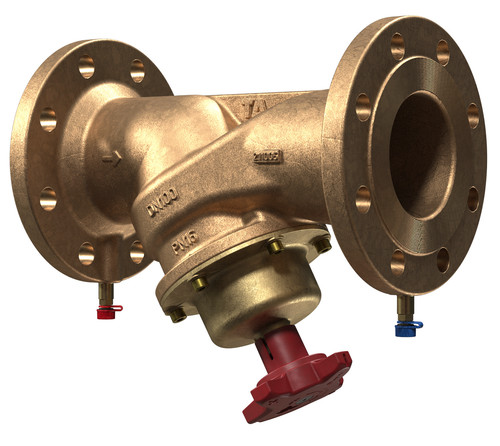

Artikelbild
Abbildung ähnlich
IMI Hydronic

TA Strangregulierungsventil STAF-R DN 100, PN 16, Oberteil geflanscht, Rotguss, mit Spindelverlängerung

W806003 5902276805202 52186790
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Beschreibung

für Heizungs- und Kälteanlagen, Funktionen Einregulieren, Voreinstellen, Messen, Absperren (Regulierkegel für DN 100-150 druckentlastet), Betriebstemperatur 120 °C, min. Betriebstemperatur -10 °C, Medien: Wasser oder neutrale Flüssigkeiten, Wasser-Glykol-Gemische (0-57 %), Gehäuse Rotguss CuSn5Zn5Pb5 (EN 1982), Oberteil/Drosselkegel (PTFE-beschichtetes) und Spindel AMETAL, Dichtungen EPDM, Sicherungsscheibe PTFE, Oberteilschrauben rostfreier Stahl, Messnippel AMETAL und EPDM, Handrad Polyamid, Baulänge ISO 5752 Serie 1, DIN 3202 T1 F1 und EN 558-1 Serie 1

Merkmale

Produktklasse Strangregulierventil
Nenndurchmesser DN 100
Werkstoff des Gehäuses Bronze
Werkstoffgüte Bronze (Rg 5)
Anschluss 1 Flansch
Anschluss 2 Flansch
Kvs-Wert 185
Thermostatisch nein
Mit Entleerungsventil nein
Druckstufe Flansch PN 16
Druckstufe Artikel PN 16
Geeignet für Leitungswasser nein
Mit Thermometer nein
Geeignet für Heizungswasser ja
Durchmesser Handrad 120 mm
Geeignet für Handbedienung ja
Bedienhöhe 223 mm
Mit Messanschluss ja
Winkel der Spindel 45 °
Mediumtemperatur (Dauerbetrieb) -10 - 120 °C
Geeignet für Warmwasser nein
Mit Standanzeiger ja
Hydraulischer Abgleich statisch
Mit Messnippel ja

Anhänge

icon
Datei
Datenblatt
staf-r_in_de_low.pdf (1.06 MB)
icon
Datei
Montageanleitung
staf_staf-sg_staf-r_stag_dn65-150_instruction.pdf (2.24 MB)

Varianten

Artikelbild
IMI Hydronic

TA Strangregulierungsventil STAF-R DN 65, PN 16, Oberteil geflanscht, Rotguss, mit Spindelverlängerung W806001

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 65
Artikelbild
IMI Hydronic

TA Strangregulierungsventil STAF-R DN 80, PN 16, Oberteil geflanscht, Rotguss, mit Spindelverlängerung W806002

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 80
Artikelbild
IMI Hydronic

TA Strangregulierungsventil STAF-R DN 100, PN 16, Oberteil geflanscht, Rotguss, mit Spindelverlängerung W806003

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 100
Artikelbild
IMI Hydronic

TA Strangregulierungsventil STAF-R DN 125, PN 16, Oberteil geflanscht, Rotguss, mit Spindelverlängerung W806004

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 125
Artikelbild
IMI Hydronic

TA Strangregulierungsventil STAF-R DN 150, PN 16, Oberteil geflanscht, Rotguss, mit Spindelverlängerung W806005

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 150
