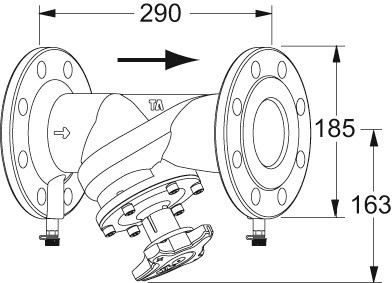

Abbildung ähnlich

TA Strangregulierungsventil STAF-SG DN 65, PN 25, Oberteil geflanscht, Sphäroguss

Artikelnummer: W806006 EAN: 5902276805233 Werksartikelnummer: 52187065

auf Anfrage

je 1 STCK

keine Verfügbarkeitsinformationen

Menge STCK

Dimension

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

Heizung- und Kälteanlagen, Funktionen Einregulieren, Voreinstellen, Messen, Absperren (Regulierkegel für DN 100-400 druckentlastet), max. Betriebstemperatur 120 °C, min. Betriebstemperatur -10 °C, Medien: Wasser oder neutrale Flüssigkeiten, Wasser-Glykol-Gemische (0-57 %), Gehäuse Sphäroguss EN-GJS-400-15, DN 20-150 Oberteil, Drosselkegel und Spindel aus AMETAL, Dichtungen EPDM, Sicherungsscheibe PTFE, Oberteilschrauben Stahl, Messnippel AMETAL und EPDM, Handrad DN 20-50 Polyamid- und TPE-Kunststoff, DN 65-150 Polyamid, Oberflächenbehandlung DN 20-200 Epoxidlack

Merkmale

Produktklasse	Strangregulierventil
Oberflächenschutz	beschichtet
Nenndurchmesser	DN 65
Werkstoff des Gehäuses	Gusseisen
Werkstoffgüte	Gusseisen GGG 40 (GJS-400-15)
Anschluss 1	Flansch
Anschluss 2	Flansch
Kvs-Wert	85
Thermostatisch	nein
Mit Entleerungsventil	nein
Druckstufe Flansch	PN 25
Druckstufe Artikel	PN 25
Geeignet für Leitungswasser	nein
Mit Thermometer	nein
Geeignet für Heizungswasser	ja
Durchmesser Handrad	120 mm
Geeignet für Handbedienung	ja
Bedienhöhe	163 mm
Mit Messanschluss	ja
Winkel der Spindel	45 °
Mediumtemperatur (Dauerbetrieb)	-10 - 120 °C
Geeignet für Warmwasser	nein
Mit Standanzeiger	ja
Hydraulischer Abgleich	statisch
Mit Messnippel	ja

Anhänge

Datei

Datenblatt

staf_staf-sg_in_de_low.pdf (1.58 MB)

Datei

Montageanleitung

staf_staf-sg_staf-r_stag_dn65-150_instruction.pdf (2.24 MB)
