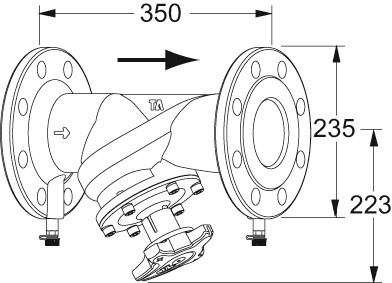

Artikelbild
Abbildung ähnlich
IMI Hydronic

TA Strangregulierungsventil STAF-SG DN 100, PN 25, Oberteil geflanscht, Sphäroguss

W806008 5902276805257 52187090
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Beschreibung

Heizung- und Kälteanlagen, Funktionen Einregulieren, Voreinstellen, Messen, Absperren (Regulierkegel für DN 100-400 druckentlastet), max. Betriebstemperatur 120 °C, min. Betriebstemperatur -10 °C, Medien: Wasser oder neutrale Flüssigkeiten, Wasser-Glykol-Gemische (0-57 %), Gehäuse Sphäroguss EN-GJS-400-15, DN 20-150 Oberteil, Drosselkegel und Spindel aus AMETAL, Dichtungen EPDM, Sicherungsscheibe PTFE, Oberteilschrauben Stahl, Messnippel AMETAL und EPDM, Handrad DN 20-50 Polyamid- und TPE-Kunststoff, DN 65-150 Polyamid, Oberflächenbehandlung DN 20-200 Epoxidlack

Merkmale

Produktklasse Strangregulierventil
Oberflächenschutz beschichtet
Nenndurchmesser DN 100
Werkstoff des Gehäuses Gusseisen
Werkstoffgüte Gusseisen GGG 40 (GJS-400-15)
Anschluss 1 Flansch
Anschluss 2 Flansch
Kvs-Wert 185
Thermostatisch nein
Mit Entleerungsventil nein
Druckstufe Flansch PN 25
Druckstufe Artikel PN 25
Geeignet für Leitungswasser nein
Mit Thermometer nein
Geeignet für Heizungswasser ja
Durchmesser Handrad 120 mm
Geeignet für Handbedienung ja
Bedienhöhe 223 mm
Mit Messanschluss ja
Winkel der Spindel 45 °
Mediumtemperatur (Dauerbetrieb) -10 - 120 °C
Geeignet für Warmwasser nein
Mit Standanzeiger ja
Hydraulischer Abgleich statisch
Mit Messnippel ja

Anhänge

icon
Datei
Datenblatt
staf_staf-sg_in_de_low.pdf (1.58 MB)
icon
Datei
Montageanleitung
staf_staf-sg_staf-r_stag_dn65-150_instruction.pdf (2.24 MB)
