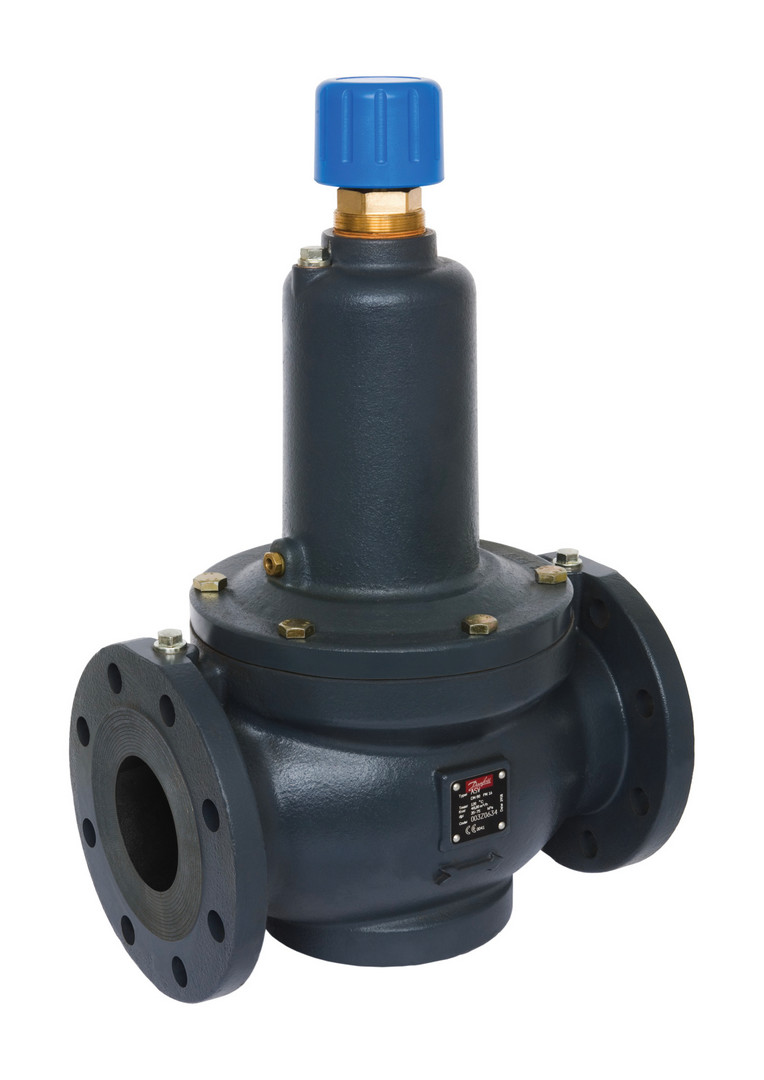

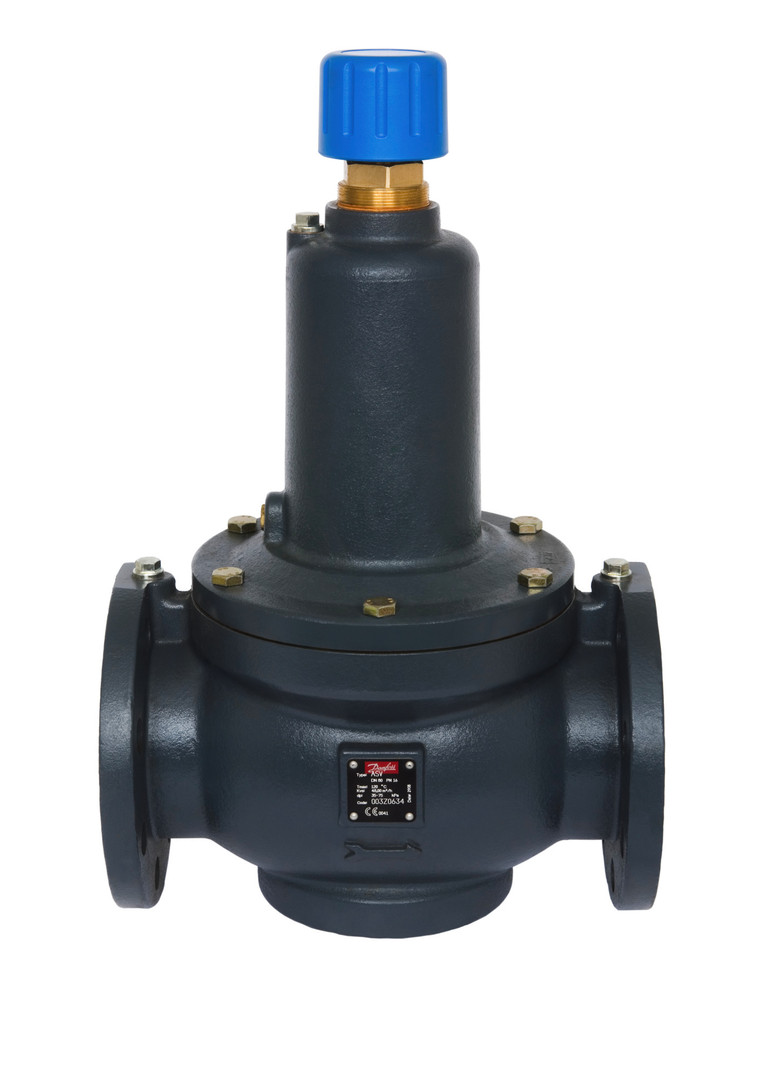

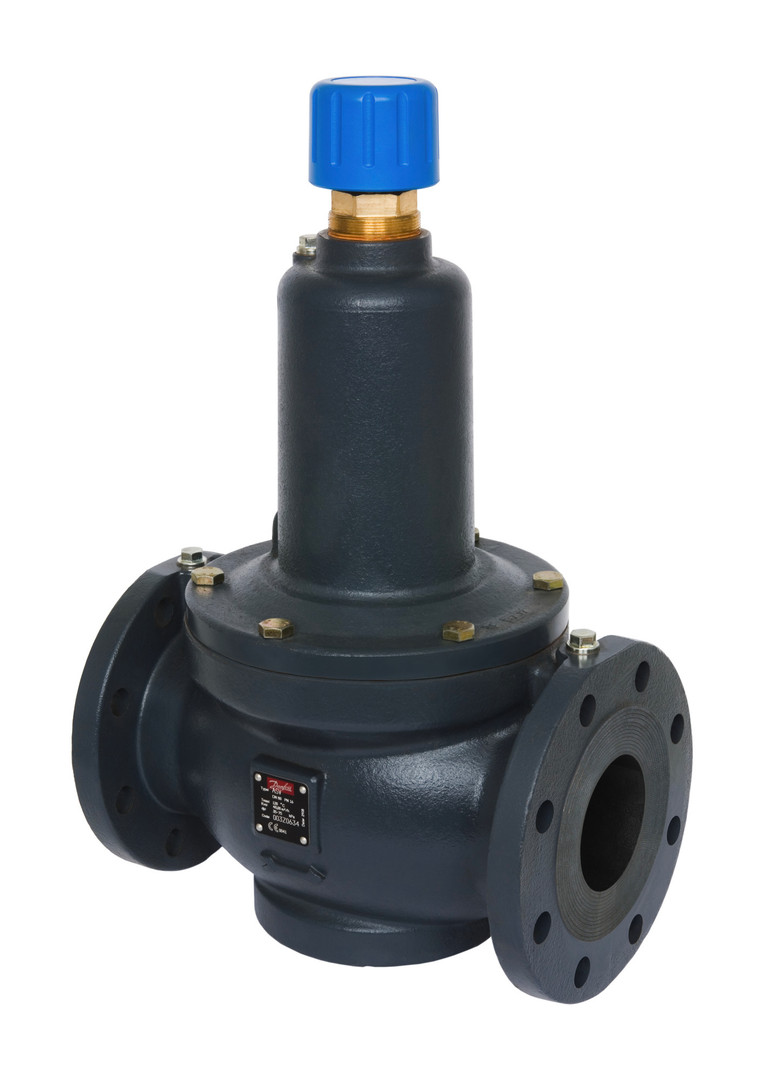

Danfoss Strangdifferenzdruckregler ASV-PV DN 80, Regelbereich 0,2-0,4, mit Flansch
K8820288
5702421558584
003Z0624
auf Anfrage
je
1 STCK
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STCK |
| Bestellschritt | 1 STCK |
Beschreibung
Flansch nach DIN EN 1092-2, Gehäuse aus Gusseisen EN-GJL250 (GG25), Baulänge nach DIN EN 558-1 Reihe 1, mit Impulsleitung 2,5 m und Anschlussnippel für MSV-F2 (003Z0691 und 003L8151), integrierte Absperrung mit blauem Handrad, max. Differenzdruck über dem Ventil 2,5 bar, max. Wassertemperatur 120°C, PN 16, Einbau im Rücklauf, ohne Isolierschale
Merkmale
| Produktklasse | Druckregler |
| Internet Link | https://store,danfoss,com/de/p/003Z0624 |
| Internet Link | https://store.danfoss.com/de/p/003Z0624 |
| Höhe | 370 mm |
| Nenndurchmesser | DN 80 |
| Werkstoff des Gehäuses | Gusseisen |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Kvs-Wert | 63 |
| Druckstufe Flansch | PN 16 |
| Druckstufe Artikel | PN 16 |
| Mediumtemperatur (Dauerbetrieb) | 120 °C |
Anhänge
Datei
(ai153986474247de-020802.pdf, 2.54 MB)
Datei
(aq14678647440405-010801.pdf, 2.59 MB)
Datei
(aq14688647949201-010301.pdf, 598.51 KB)
Datei
(ab433044178502de-de0101.pdf, 10.26 MB)
Datei
(ad134186472986de-010401.pdf, 1.69 MB)
Datei
(ad134186477512de-de0402.pdf, 1.43 MB)
Datei
(ad151886478784de-010301.pdf, 1.67 MB)
Varianten
Danfoss Strangdifferenzdruckregler ASV-PV DN 100, Regelbereich 0,6-1,0, mit Flansch
|
| Dimension |
|---|
| DN 100, Regelbereich 0,6-1,0 |
Danfoss Strangdifferenzdruckregler ASV-PV DN 100, Regelbereich 0,35-0,7, mit Flansch
K8820293
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 STCK
| Dimension |
|---|
| DN 100, Regelbereich 0,35-0,7 |
Danfoss Strangdifferenzdruckregler ASV-PV DN 100, Regelbereich 0,4-0,4, mit Flansch
K8820289
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 STCK
| Dimension |
|---|
| DN 100, Regelbereich 0,4-0,4 |
Danfoss Strangdifferenzdruckregler ASV-PV DN 80, Regelbereich 0,6-1,0, mit Flansch
K8820296
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 STCK
| Dimension |
|---|
| DN 80, Regelbereich 0,6-1,0 |
Danfoss Strangdifferenzdruckregler ASV-PV DN 80, Regelbereich 0,35-0,7, mit Flansch
K8820292
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 STCK
| Dimension |
|---|
| DN 80, Regelbereich 0,35-0,7 |
