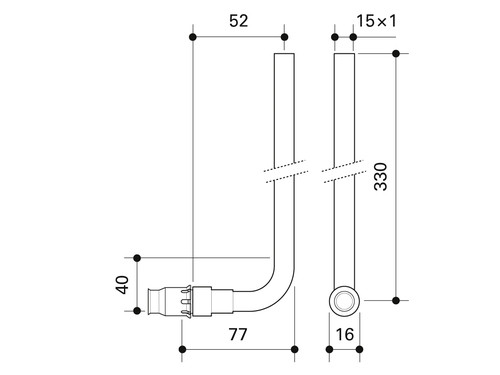

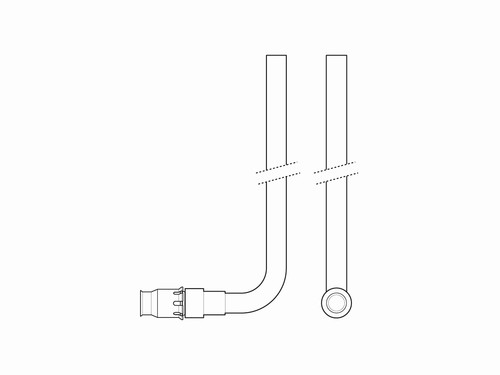

Artikelbild
Abbildung ähnlich
Fränkische Rohrwerke

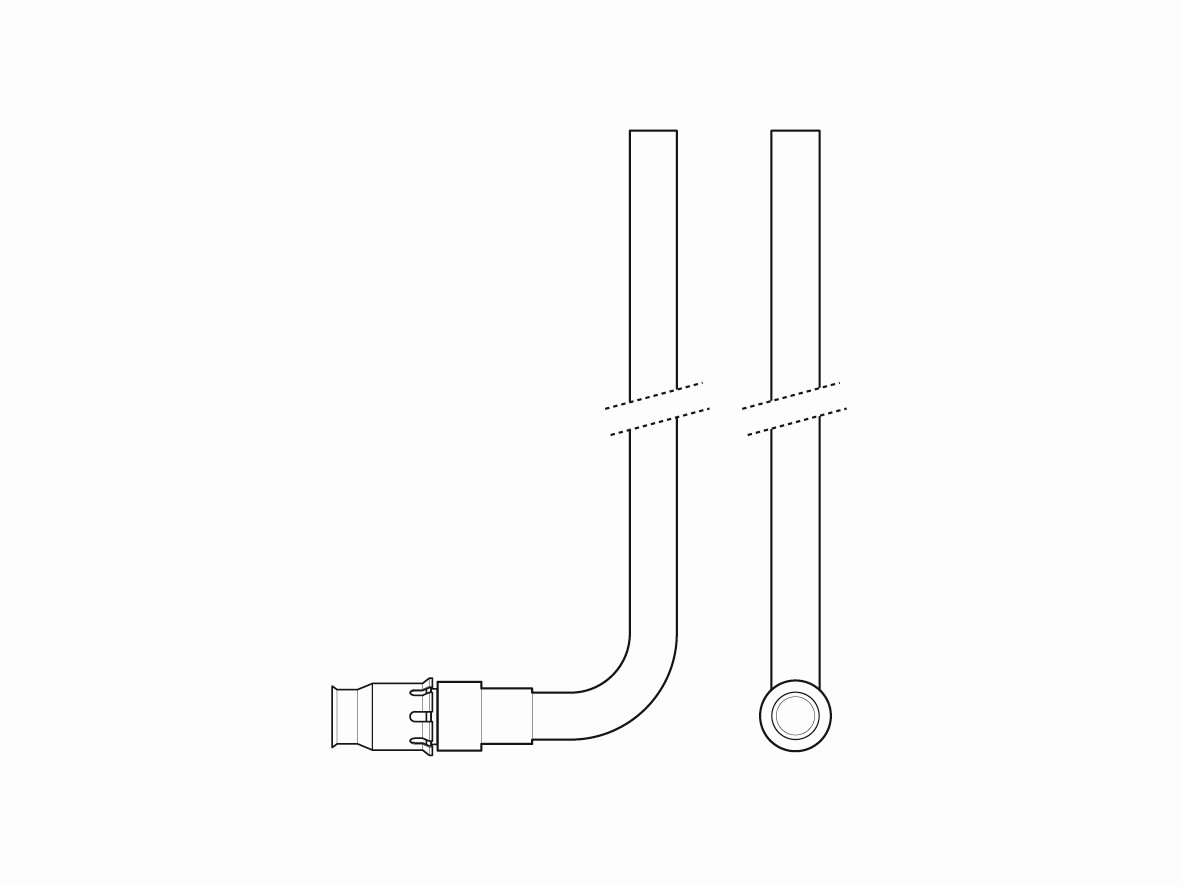

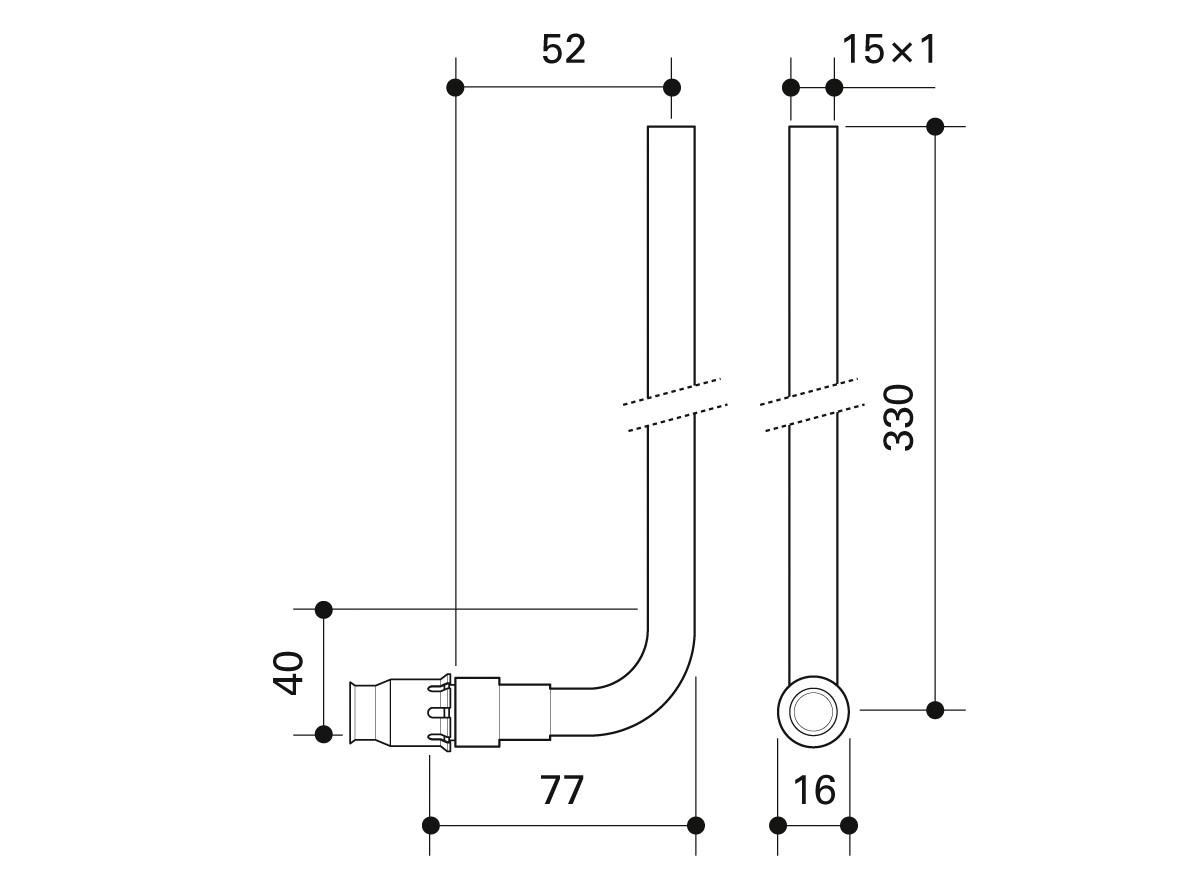

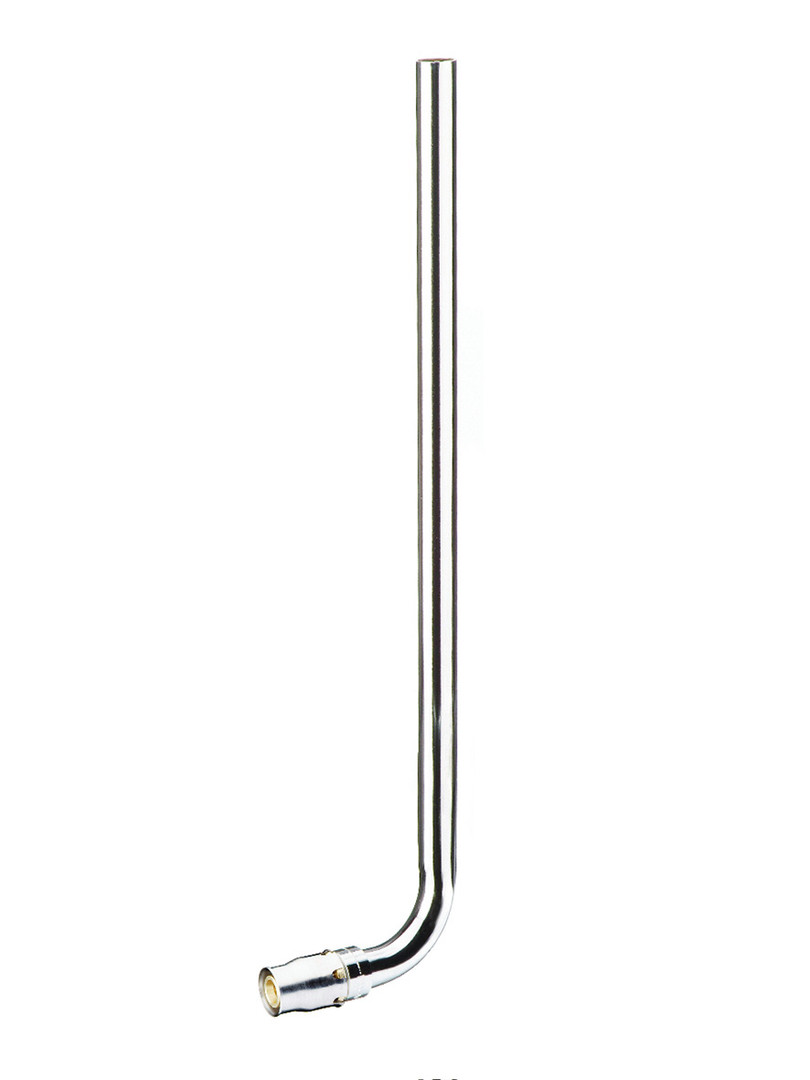

Fränkische HK-Anschlussbogen alpex-plus 16 x 330 mm, 15 x 1 mm vernickeltes Kupferrohr, Messing

187356 4013960324273 87316733
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Beschreibung

für den Wand- oder Fußbodenanschluss von Heizkörpern, mit fixierter Edelstahlhülse und optischem Signalring für die Einsteckkontrolle, die Verbindung ist während der Montage in der Dimension 16 mm mit Spezialwerkzeug lösbar

Merkmale

Produktklasse Bogen Rohrsystem
Serie alpex-plus
Internet Link https://oxomi.com/p/3000470/datasheet/-/87316733
Werkstoff Messing
Nenndurchmesser Anschluss 1 DN 12
Nenndurchmesser Anschluss 2 DN 12
Anschluss 1 Einsteck (Push-Fitting)
Anschluss 2 Zapfen/Rohrende
Größe 16 mm
Form Bogen
Grad 90 °
Rohraußendurchmesser Anschluss 1 16 mm
Rohraußendurchmesser Anschluss 2 15 mm
Systemgebunden ja
ZVSHK Haftungsübernahme ja
Mediumtemperatur (Dauerbetrieb) 0 - 95 °C
Werkstoff Anschluss 1 Messing
Werkstoffgüte Anschluss 1 CuZn21Si3P (CW724R)
Werkstoff Anschluss 2 Kupfer
Oberflächenschutz Anschluss 1 verchromt
Oberflächenbehandlung Anschluss 1 unbehandelt
Werkstoffgüte Anschluss 2 CuZn21Si3P (CW724R)
Oberflächenschutz Anschluss 2 verchromt
Oberflächenbehandlung Anschluss 2 unbehandelt
Reduzierend ja

Anhänge

icon
Datei
Montageanleitung
frma_alpex-plus_fitting.pdf (354.72 KB)
icon
Datei
Einzelprospekt
frep_alpex-plus.pdf (231.52 KB)
