Dieser Artikel ist der Nachfolgeartikel von Artikel:

Fränkische Heizköper-Anschluss-Set alpex F50 PROFI 20 mm x G 1/2 x 16 mm, Messing Artikelnummer: 155291

keine Verfügbarkeitsinformationen

Merkmale

Dimension

20 mm x G 1/2 x 16 mm

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

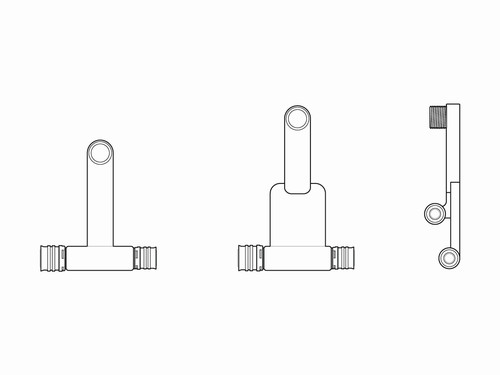

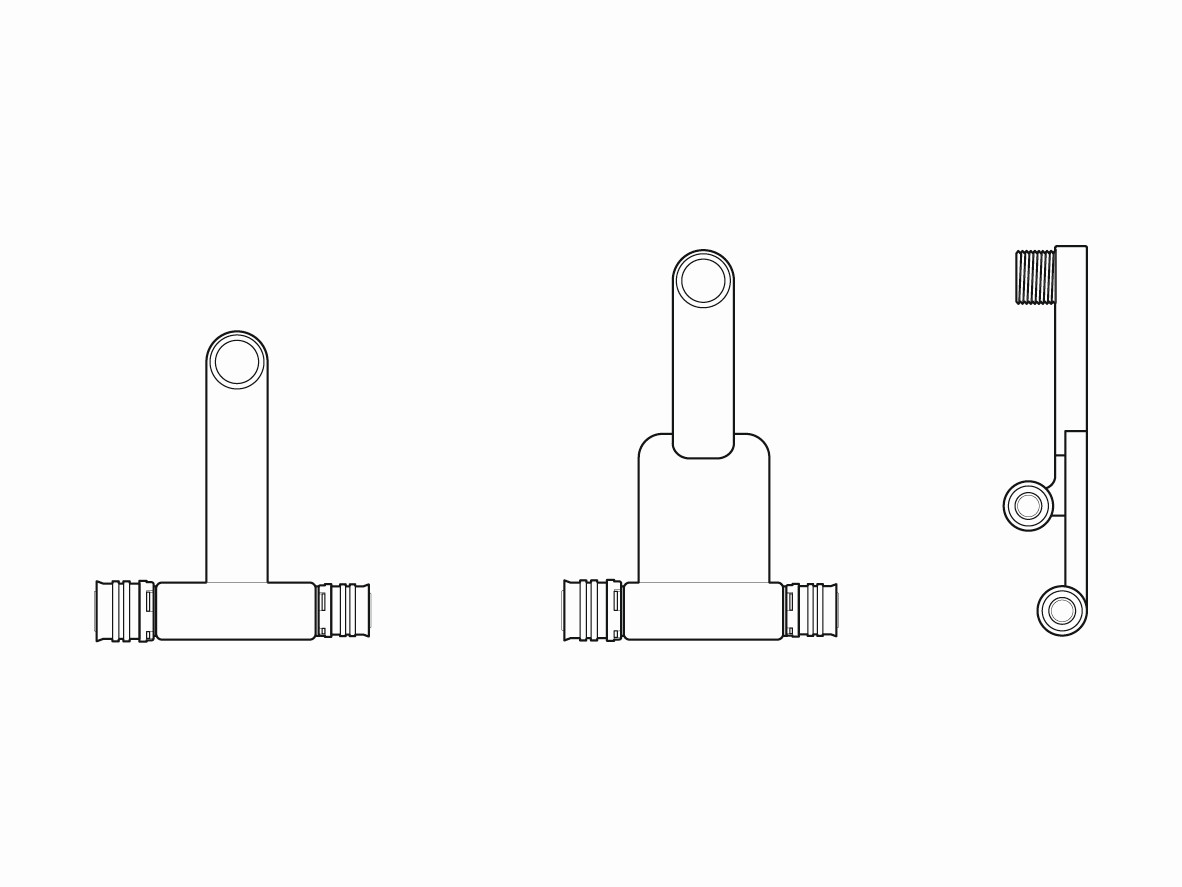

Abbildung ähnlich

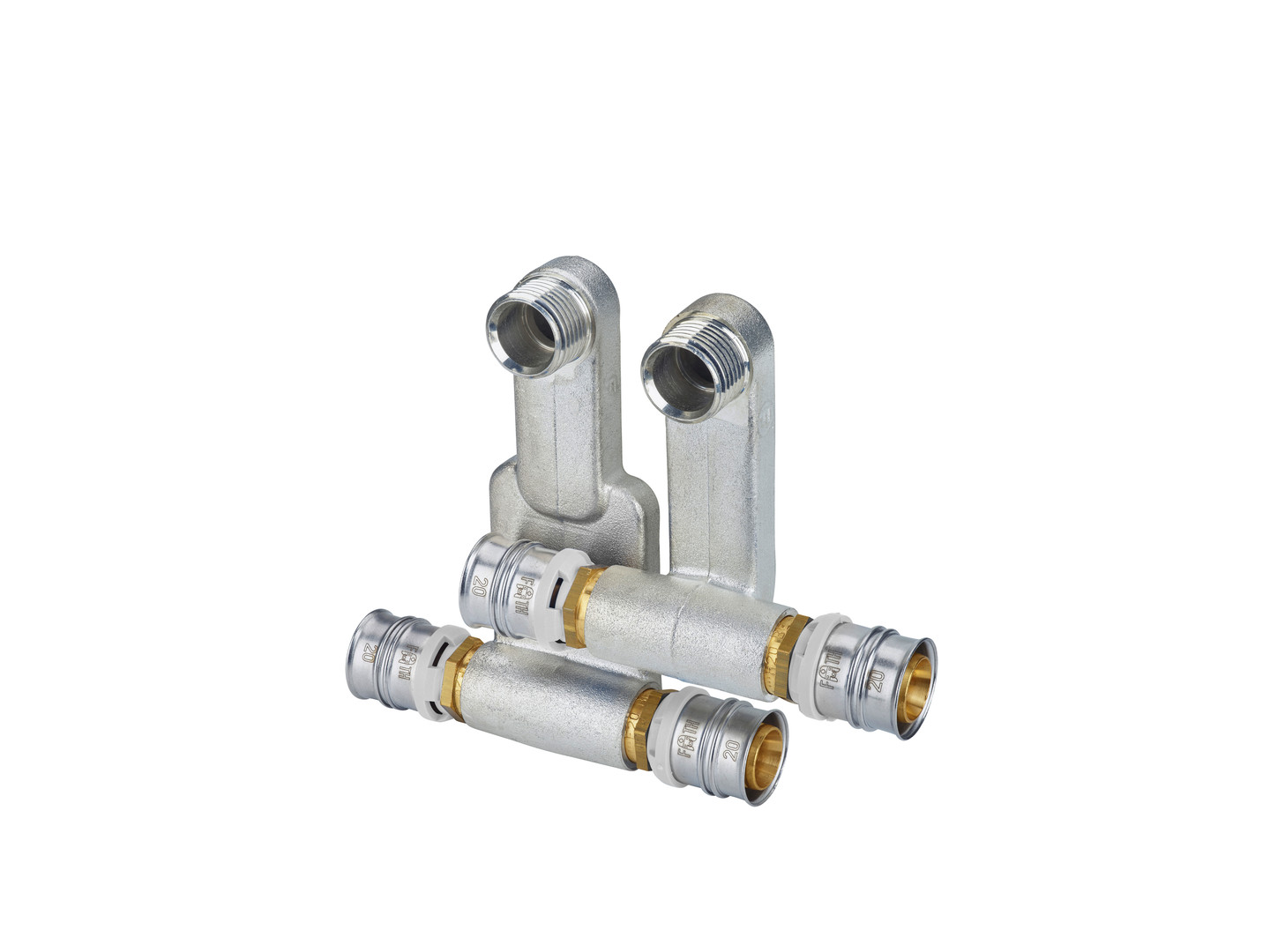

Fränkische Heizkörper-Anschluss-Set alpex 20 mm x G 1/2 x 16 mm, Messing

Artikelnummer: 264604 EAN: 4013960595024 Werksartikelnummer: 82920702

auf Anfrage

je 1 STCK

keine Verfügbarkeitsinformationen

Menge STCK

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

für den Anschluss von Heizkörpern aus der Sockelleiste, mit weißen Fixierringen mit integrierten Sichtfenstern, fixierten Edelstahlpresshülsen und Leckagefunktion, Verpressbar mit den Presskonturen F und TH

Merkmale

Produktklasse	Kreuzstück Rohrsystem
Serie	alpex
Internet Link	https://oxomi.com/p/3000470/datasheet/-/82920702
Werkstoff	Messing
Oberflächenschutz	vernickelt
Nenndurchmesser Anschluss 1	DN 12
Nenndurchmesser Anschluss 2	DN 15
Nenndurchmesser Anschluss 3	DN 12
Werkstoffgüte	CuZn21Si3P (CC768S)
Anschluss 1	Pressmuffe
Anschluss 2	Außengewinde
Anschluss 3	Pressmuffe
Rohraußendurchmesser Anschluss 1	20 mm
Rohraußendurchmesser Anschluss 3	16 mm
geeignet für Einrohrsystem	nein
geeignet für Zweirohrsystem	ja
Abschließbar	nein
Systemgebunden	ja
ZVSHK Haftungsübernahme	ja

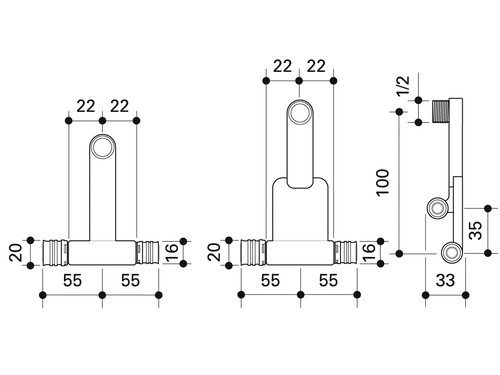

Abstand Mitte zu Mitte	50 mm
Konturcode	F/TH
Mit Isolierbox	nein

Anhänge

Datei

Montageanleitung

frma_alpex_fitting.pdf (3.05 MB)

Varianten

Fränkische Heizkörper-Anschluss-Set alpex 16 mm x G 1/2 x 16 mm, Messing Artikelnummer: 264607

keine Verfügbarkeitsinformationen

auf Anfrage

je 1 STCK

Dimension
16 mm x G 1/2 x 16 mm

Fränkische Heizkörper-Anschluss-Set alpex 16 mm x G 1/2 x 20 mm, Messing Artikelnummer: 264603

keine Verfügbarkeitsinformationen

auf Anfrage

je 1 STCK

Dimension
16 mm x G 1/2 x 20 mm
