Dieser Artikel ist der Nachfolgeartikel von Artikel:
Artikelbild
Fränkische Rohrwerke

Fränkische Kreuzungs-T-Stück alpex F50 PROFI 20 x 20 x 20 mm, Messing, ohne Dämmbox 189403

keine Verfügbarkeitsinformationen

Merkmale

Dimension 20 x 20 x 20 mm

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK
Artikelbild
Abbildung ähnlich
Fränkische Rohrwerke

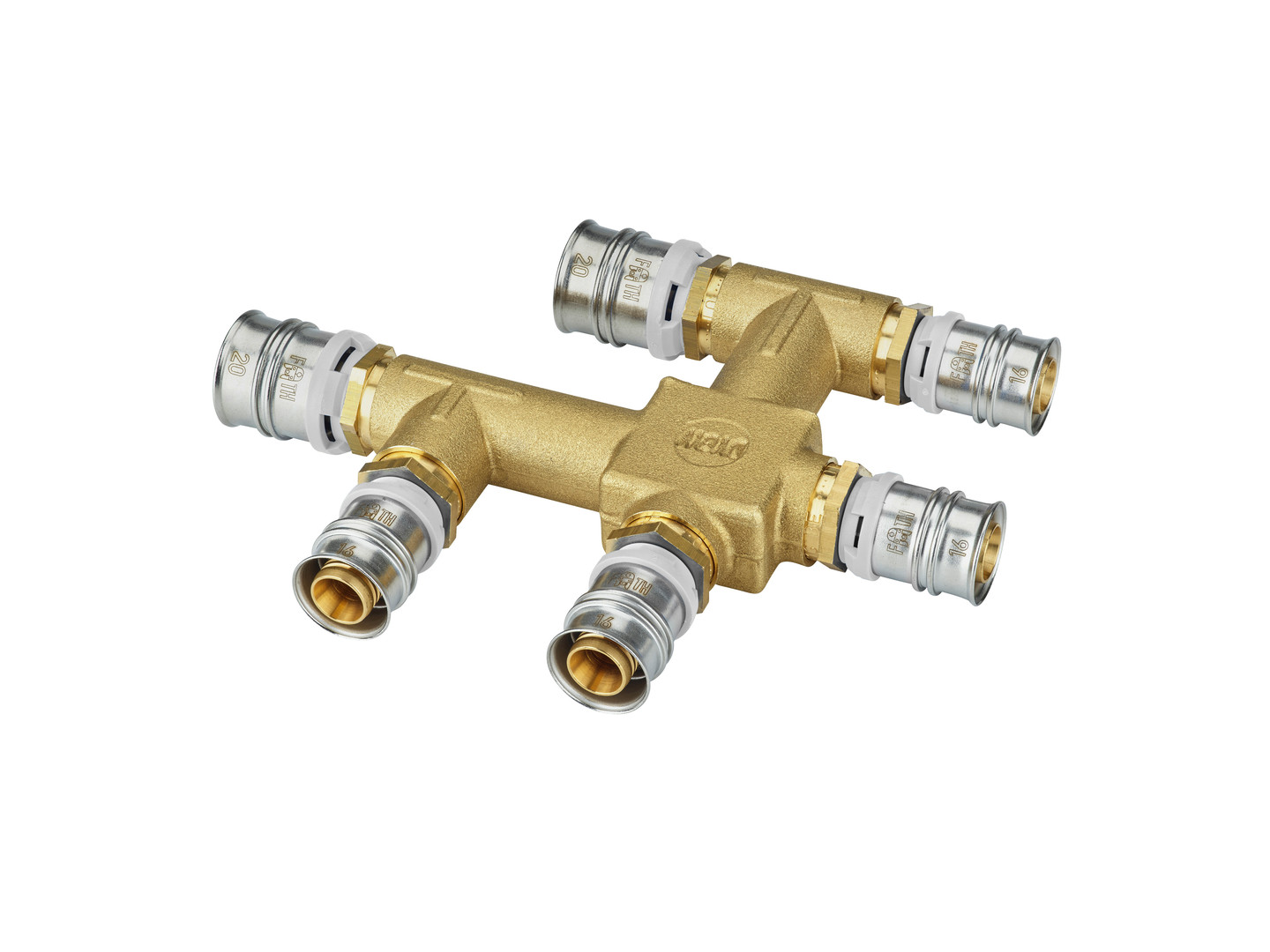

Fränkische Kreuzungs-T-Stück alpex 20 x 20 x 20 mm, ohne Dämmbox, Messing

264613 4013960594997 82920359
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Beschreibung

zum Herstellen von Rohrkreuzungen in einer Ebene in Heizungssystemen, mit weißen Fixierringen mit integrierten Sichtfenstern, fixierten Edelstahlpresshülsen und Leckagefunktion, Verpressbar mit den Presskonturen F und TH

Merkmale

Produktklasse Kreuzstück Rohrsystem
Serie alpex
Internet Link https://oxomi.com/p/3000470/datasheet/-/82920359
Werkstoff Messing
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 DN 15
Nenndurchmesser Anschluss 2 DN 15
Nenndurchmesser Anschluss 3 DN 15
Werkstoffgüte CuZn21Si3P (CC768S)
Anschluss 1 Pressmuffe
Anschluss 2 Pressmuffe
Anschluss 3 Pressmuffe
Rohraußendurchmesser Anschluss 1 20 mm
Rohraußendurchmesser Anschluss 2 20 mm
Rohraußendurchmesser Anschluss 3 20 mm
geeignet für Einrohrsystem nein
geeignet für Zweirohrsystem ja
Abschließbar nein
Systemgebunden ja
ZVSHK Haftungsübernahme ja

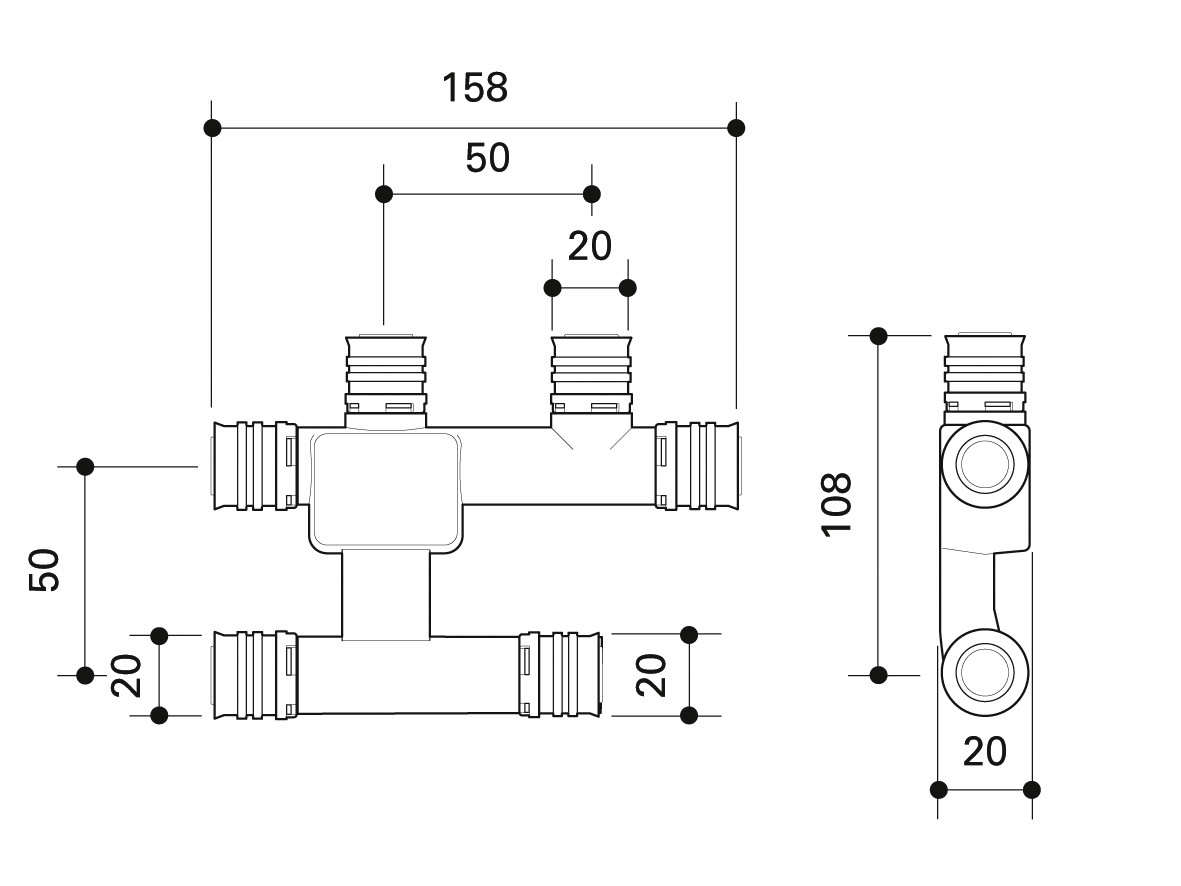

Abstand Mitte zu Mitte 50 mm
Konturcode F/TH
Mit Isolierbox nein

Anhänge

icon
Datei
Montageanleitung
frma_alpex_fitting.pdf (3.05 MB)

Varianten

Artikelbild
Fränkische Rohrwerke

Fränkische Kreuzungs-T-Stück alpex 16 x 15 x 16 mm, ohne Dämmbox, Messing 264609

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
16 x 15 x 16 mm
Artikelbild
Fränkische Rohrwerke

Fränkische Kreuzungs-T-Stück alpex 20 x 16 x 16 mm, ohne Dämmbox, Messing 264610

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
20 x 16 x 16 mm
Artikelbild
Fränkische Rohrwerke

Fränkische Kreuzungs-T-Stück alpex 20 x 16 x 20 mm, ohne Dämmbox, Messing 264611

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
20 x 16 x 20 mm
Artikelbild
Fränkische Rohrwerke

Fränkische Kreuzungs-T-Stück alpex 20 x 20 x 16 mm, ohne Dämmbox, Messing 264612

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
20 x 20 x 16 mm
Artikelbild
Fränkische Rohrwerke

Fränkische Kreuzungs-T-Stück alpex 20 x 20 x 20 mm, ohne Dämmbox, Messing 264613

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
20 x 20 x 20 mm
