Dieser Artikel ist der Nachfolgeartikel von Artikel:

Fränkische Press-Verschraubung alpex F50 PROFI Eurokonus 16 - G 3/4, entzinkungsbeständiges Messing Artikelnummer: 155302

keine Verfügbarkeitsinformationen

Merkmale

Dimension

Eurokonus 16 - G 3/4

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Abbildung ähnlich

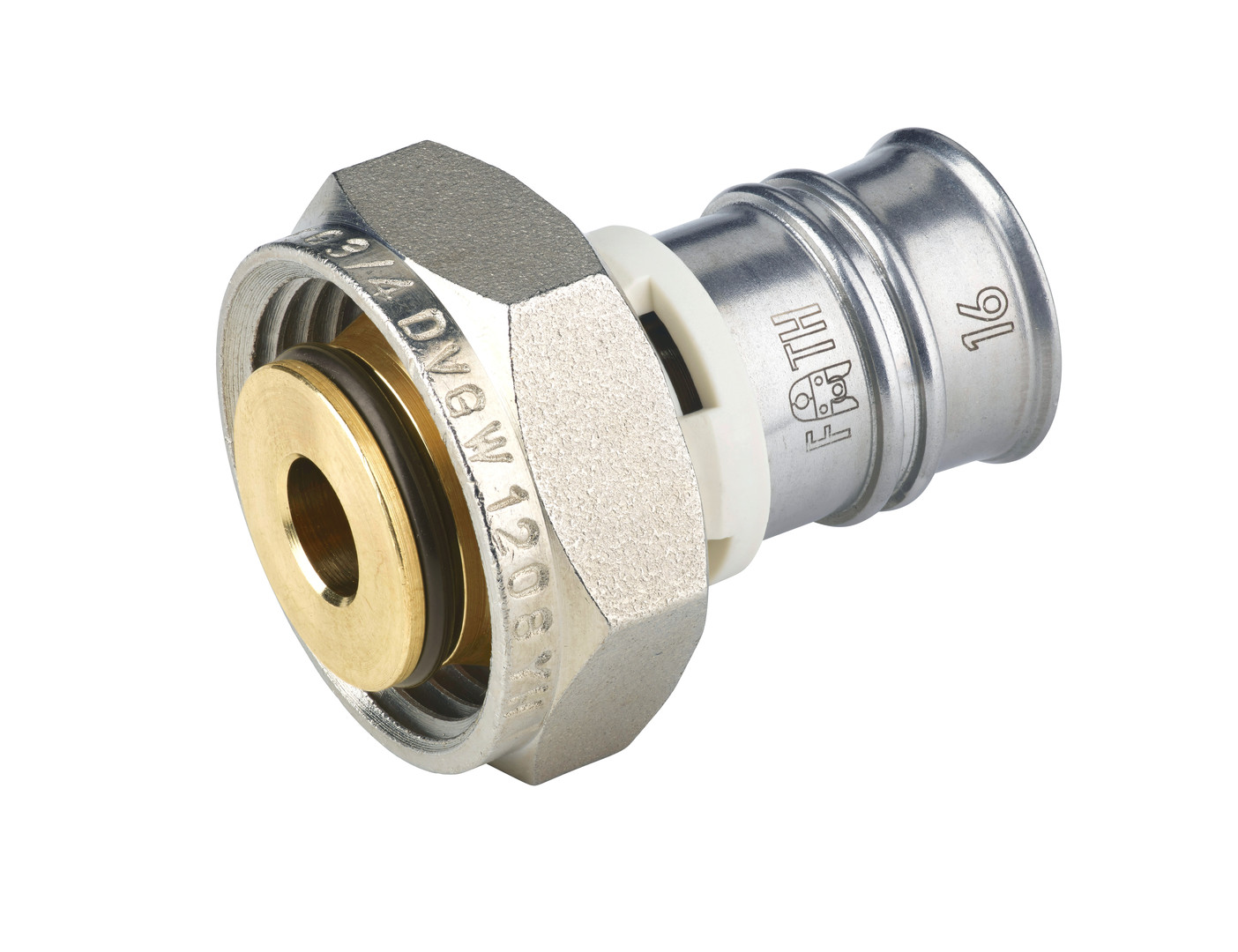

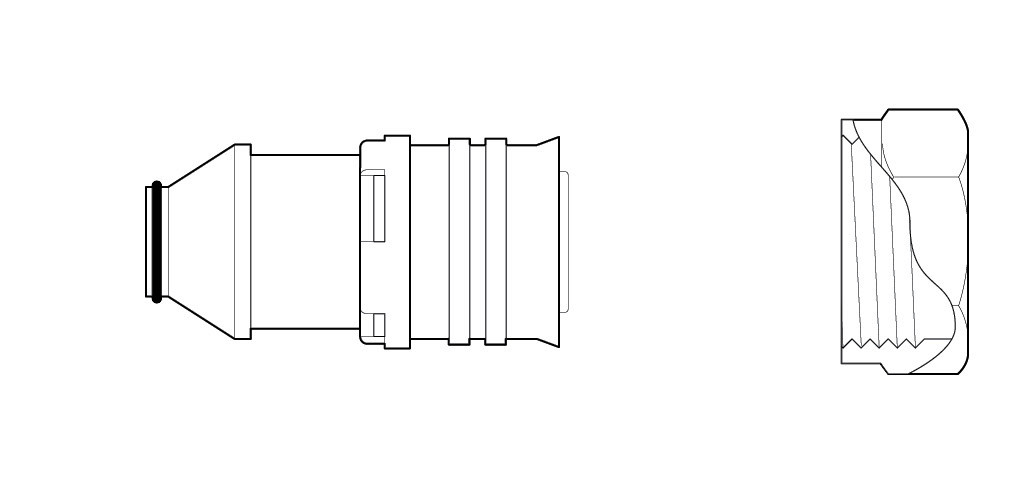

Fränkische Press-Verschraubung Eurokonus alpex 16 mm x G 3/4, Innengewinde, Siliziumbronze

Artikelnummer: 264682 EAN: 4013960393224 Werksartikelnummer: 8291671001

auf Anfrage

je 1 STCK

keine Verfügbarkeitsinformationen

Menge STCK

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

nach DIN EN ISO 228, aus entzinkungsbeständiger bleifreier Siliziumbronze, mit weißem Fixierring, mit integrierten Sichtfenstern, fixierter Edelstahlpresshülse und Leckagefunktion, zum Anschluss von alpex Rohren an Geräte, Armaturen und Formstücken mit Eurokonus, Verpressbar mit den Presskonturen Fund TH

Merkmale

Produktklasse	Verschraubung Rohrsystem
Serie	alpex

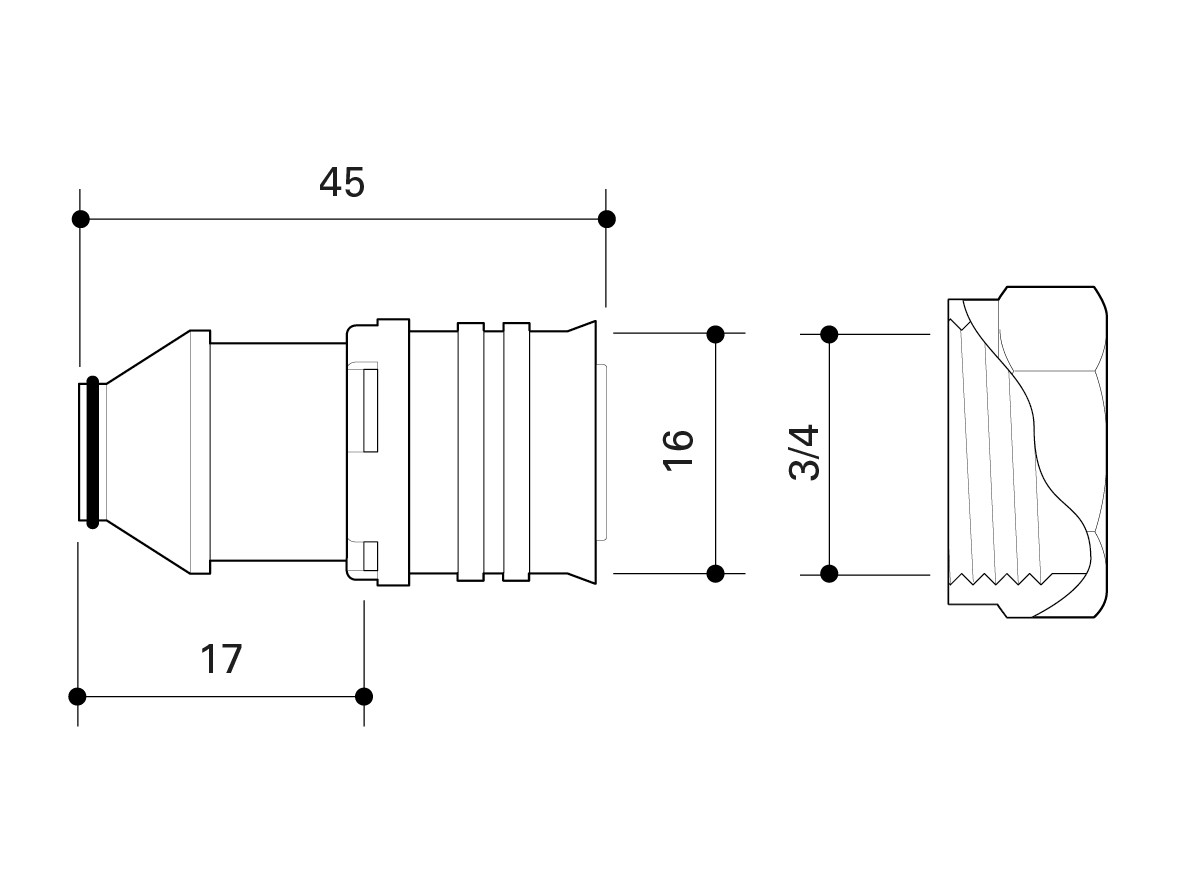

Länge	45 mm
Internet Link	https://oxomi.com/p/3000470/datasheet/-/8291671001
Nenndurchmesser Anschluss 1	DN 12
Nenndurchmesser Anschluss 2	DN 20
Anschluss 1	Pressmuffe
Anschluss 2	Eurokonus standardlos
UBA-Positivliste	ja
Form	gerade
Schlüsselweite	30 mm
Rohraußendurchmesser Anschluss 1	16 mm
Systemgebunden	ja
ZVSHK Haftungsübernahme	ja
Werkstoff Anschluss 1	Messing
Werkstoffgüte Anschluss 1	CuZn21Si3P (CW724R)
Werkstoff Anschluss 2	Messing
Oberflächenschutz Anschluss 1	unbehandelt
Oberflächenbehandlung Anschluss 1	unbehandelt
Werkstoffgüte Anschluss 2	CuZn21Si3P (CW724R)
Oberflächenschutz Anschluss 2	unbehandelt
Oberflächenbehandlung Anschluss 2	unbehandelt
Konturcode Verbindung 1	F/TH
Reduzierend	ja

Anhänge

Datei

Montageanleitung

frma_alpex_fitting.pdf (3.05 MB)
