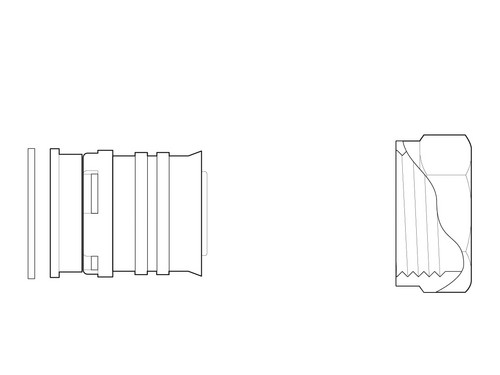

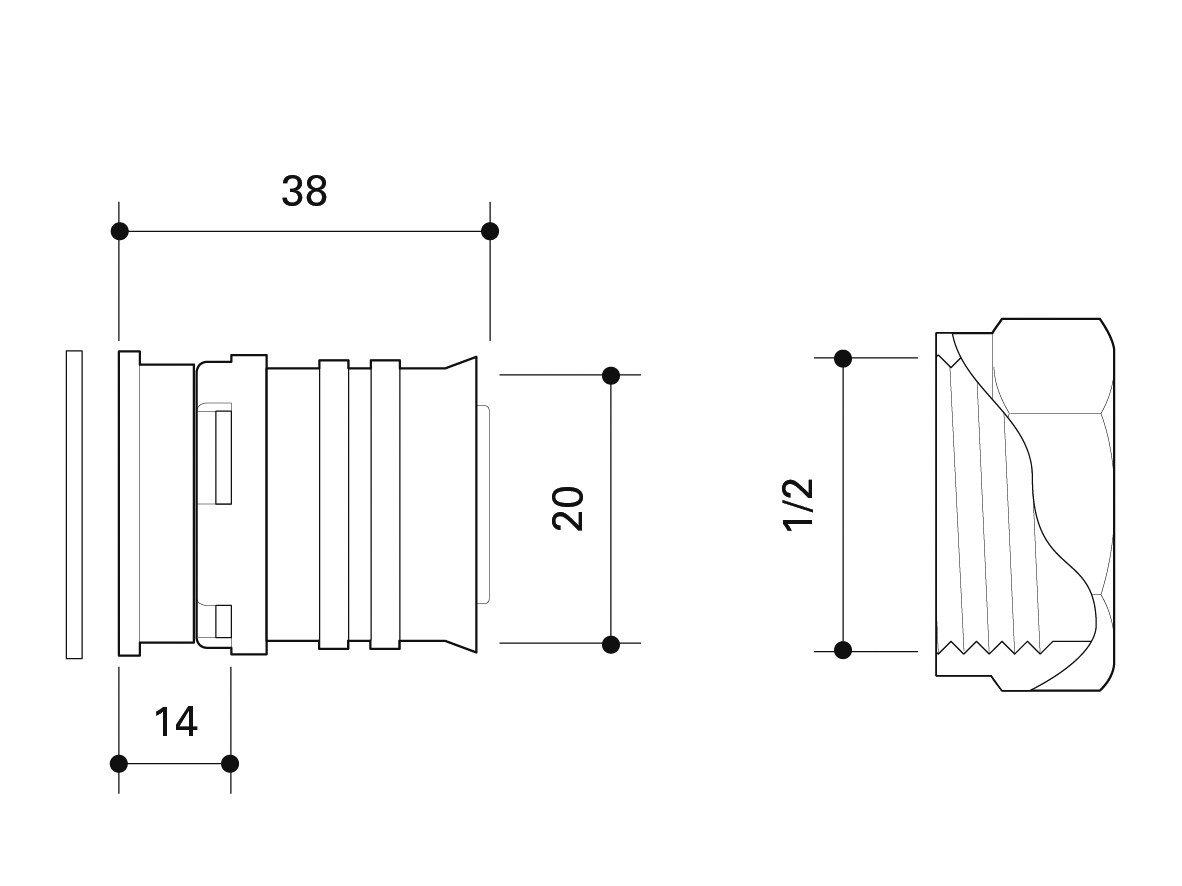

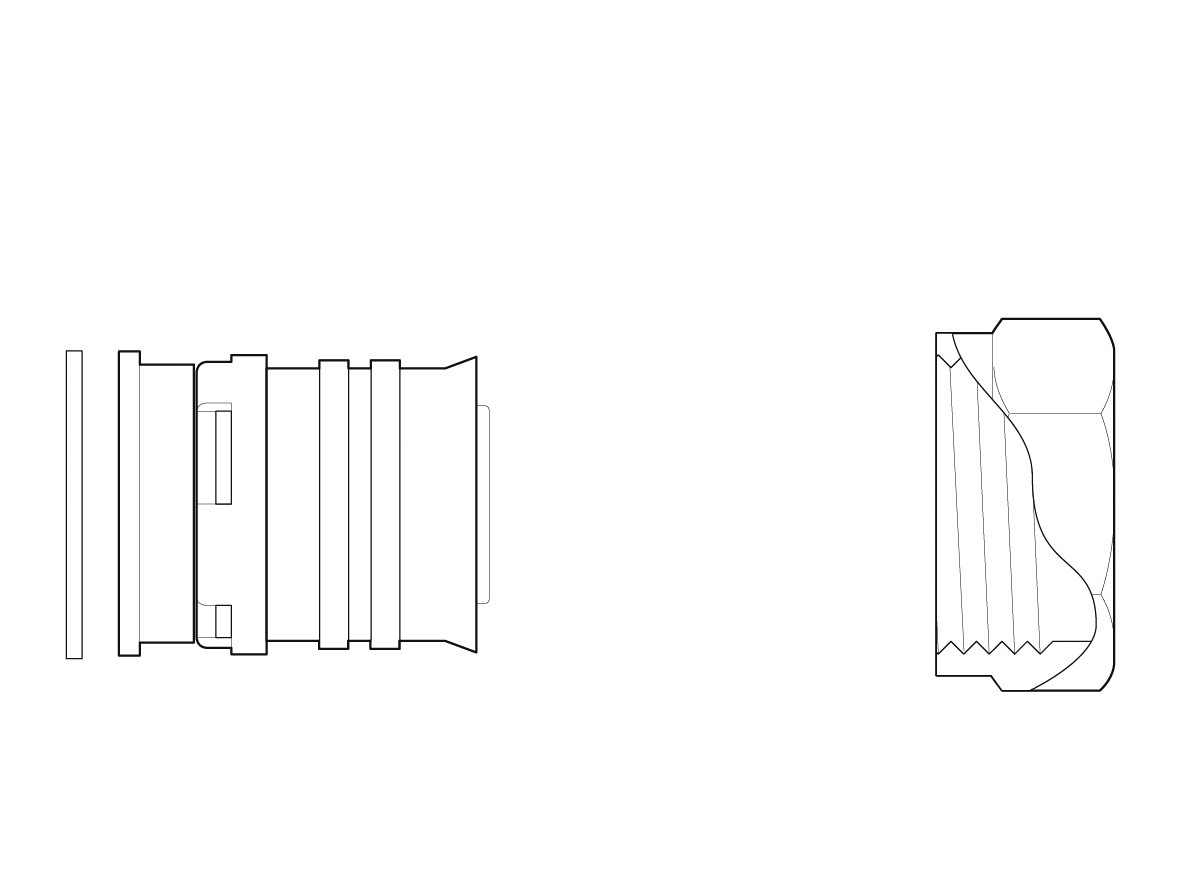

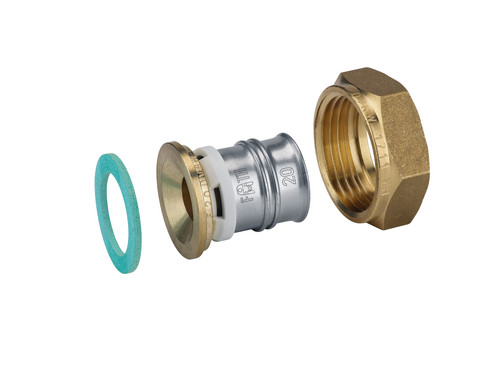

Fränkische Übergangsverschraubung alpex 20 mm x G 1/2, flachdichtend, Siliziumbronze

Artikelnummer: W921390 EAN: 4013960399479 Werksartikelnummer: 8292067201

auf Anfrage

je 1 STCK

keine Verfügbarkeitsinformationen

Menge STCK

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

aus entzinkungsbeständiger bleifreier Siliziumbronze zum Herstellen von lösbaren Verbindungen in Trinkwasser- und Heizungssystemen mit weißem Fixierring mit integrierten Sichtfenstern, fixierter Edelstahlpresshülse, Durchflussoptimiert mit Leckagefunktion, unverpresst undicht bei Druckprobe mit Wasser bei 1 - 6,5 bar, Verpressbar mit den Presskonturen F und TH

Merkmale

Produktklasse	Verschraubung Rohrsystem
Serie	alpex
Internet Link	https://oxomi.com/p/3000470/datasheet/-/8292067201
Nenndurchmesser Anschluss 1	DN 15
Nenndurchmesser Anschluss 2	DN 15
Anschluss 1	Pressmuffe
Anschluss 2	Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
UBA-Positivliste	ja
Form	gerade
Schlüsselweite	34 mm
Rohraußendurchmesser Anschluss 1	20 mm
Systemgebunden	ja
Werkstoff Anschluss 1	Messing
Werkstoffgüte Anschluss 1	CuZn21Si3P (CW724R)
Werkstoff Anschluss 2	Messing
Oberflächenschutz Anschluss 1	unbehandelt
Oberflächenbehandlung Anschluss 1	unbehandelt
Werkstoffgüte Anschluss 2	CuZn21Si3P (CW724R)
Oberflächenschutz Anschluss 2	unbehandelt
Oberflächenbehandlung Anschluss 2	unbehandelt
Konturcode Verbindung 1	F/TH
Reduzierend	ja
