Dieser Artikel ist der Nachfolgeartikel von Artikel:
Artikelbild
DW Verbundrohr

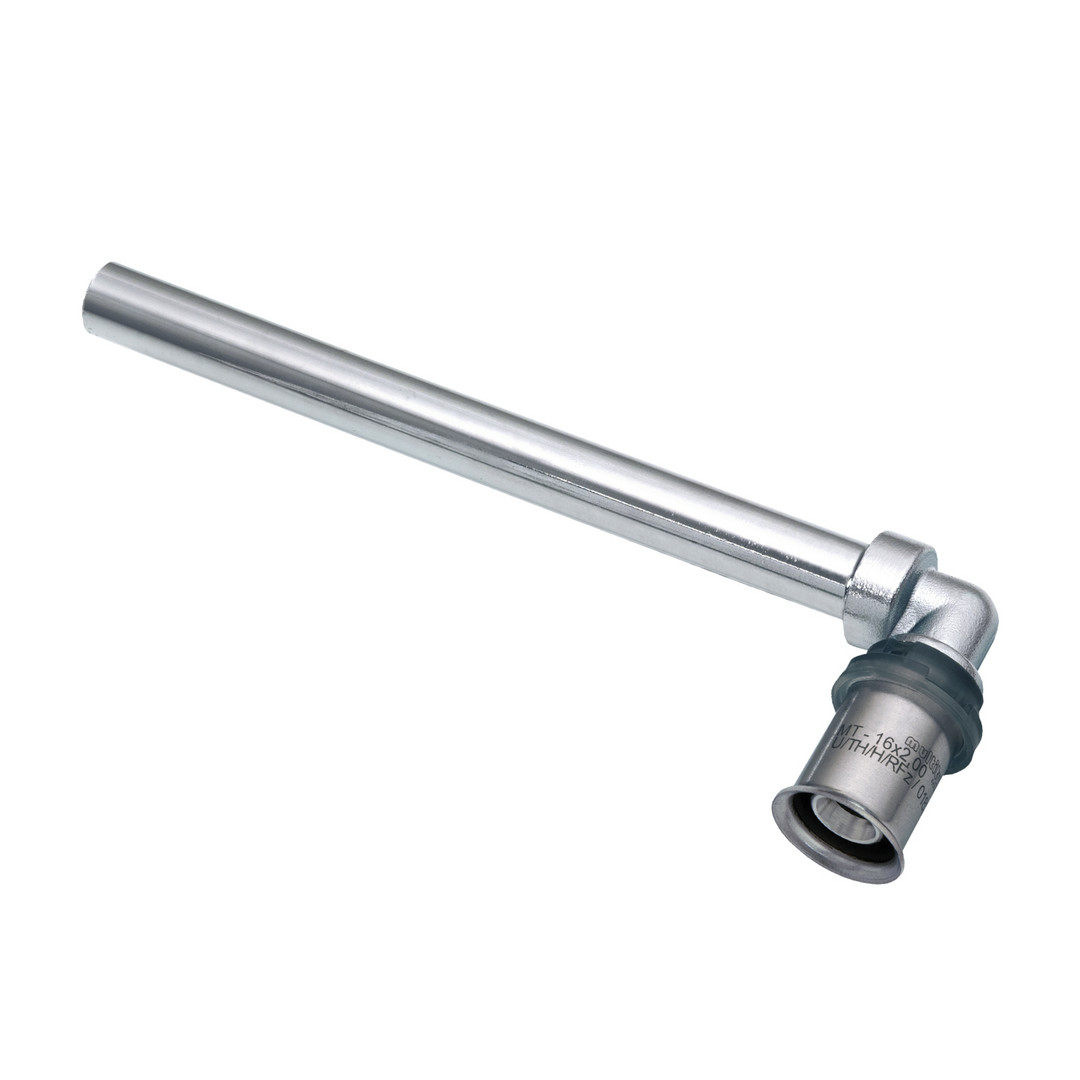

Multitubo Metall-Press-HK-Anschlusswinkel 16 mm x Cu 15 x 1 mm-330 mm, mit beschichtetem Kupferrohr 237819

keine Verfügbarkeitsinformationen

Merkmale

Dimension 16 mm x Cu 15 x 1 mm - 330 mm

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK
Artikelbild
Abbildung ähnlich
DW Verbundrohr

Multitubo Metall-Press-HK-Anschlusswinkel G2 16 mm x Cu 15 x 1 mm - 330 mm, mit beschichtetem Kupferrohr

W892564 4250621313782 G223510
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Beschreibung

Presshülse mit doppeltem Pressbackenanschlag, Anschlagring aus transparentem, grauem Kunststoff mit Sichtfenster 360° zur Kontrolle der korrekten Einstecktiefe des Rohres, mit angelötetem Kupferrohr, beschichtet, zur Anbindung an Heizkörper, verpressbar mit U-/UP-, TH-, H- und RFz-Kontur

Merkmale

Produktklasse Winkel
Serie G2
Länge 150 mm
Werkstoff Messing
Oberflächenschutz verzinnt
Nenndurchmesser Anschluss 1 DN 12
Anschluss 1 Pressmuffe
Anschluss 2 Klemmanschluss
UBA-Positivliste ja
Größe 330mm
Form Bogen
Grad 90 °
Rohraußendurchmesser Anschluss 1 16 mm
Rohraußendurchmesser Anschluss 2 15 mm
Systemgebunden ja
Mediumtemperatur (Dauerbetrieb) 0 - 70 °C
Werkstoff Anschluss 1 Messing
Werkstoff Anschluss 2 Messing
Oberflächenschutz Anschluss 1 verzinnt
Oberflächenbehandlung Anschluss 1 unbehandelt
Oberflächenschutz Anschluss 2 verzinnt
Oberflächenbehandlung Anschluss 2 unbehandelt
DVGW-Siegel für Wasser ja
Konturcode Verbindung 1 U
Konturcode Verbindung 2 universal
DIN-CERTCO-Zertifikat nein
Reduzierend nein

Anhänge

icon
Datei
Montageanleitung
mt-montage-pr-g2.pdf (3.19 MB)
