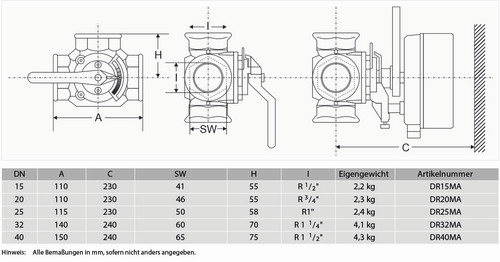

Artikelbild
Abbildung ähnlich
Resideo

Resideo Dreiwege-Mischer DR32 MA, Kvs 16, Muffenausführung, PN 6, Grauguss

W841759 4024627100826 DR32MA
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Beschreibung

mit abgewinkeltem Durchgang und links/rechts vertauschbarem Kesselvorlauf, Regelkurve im verchromten Zylinderküken (dadurch lineare Temperaturcharakteristik), werkseitige Einstellung mit Kesselvorlauf von links, Umstellung durch Drehen der Mischerwelle, Medium Wasser, Gehäuse aus Grauguss GG 20, Innenteile verchromt, Drehwinkel 90°, Mediumstemperatur 2-130 °C, red. Diff.-Druck 40 kPa, Rohranschluss Innengewinde

Merkmale

Produktklasse Dreiwegeregelventil
Internet Link https://www.resideo.com/de/de/produkte/komfort/mischer-und-regelventile/dreiwege-und-vierwege-mischer/
Oberflächenschutz Grundierung
Max. Mediumtemperatur (Dauerbetrieb) 130 °C
Nenndurchmesser DN 32
Werkstoff des Gehäuses Gusseisen
Werkstoffgüte Gusseisen GG 20 (GJL-200)
Kvs-Wert 16
Druckstufe Flansch PN 6
Druckstufe Artikel PN 6
Anschlüsse Innengewinde
Rohraußendurchmesser alle Anschlüsse 32 mm
Kennlinien-Charakteristik gleichprozentig

Anhänge

icon
Datei
Datenblatt
rddb14362.pdf (481.1 KB)
icon
Datei
rddb14779.pdf (616.77 KB)
icon
Datei
Montageanleitung
rdma11230.pdf (1.72 MB)
