Artikelbild
Abbildung ähnlich
Schlösser

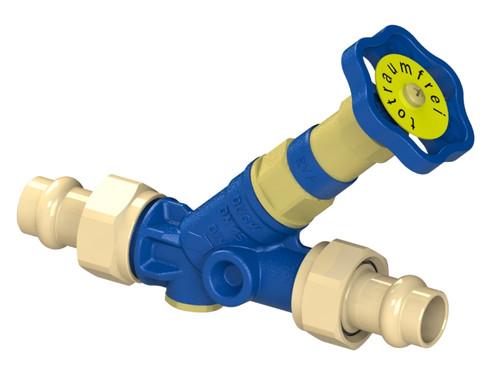

Schlösser KFR-Ventil Blue-tec MULTI 1684 DN 15, 15 mm, AG ohne Entleerung, nichtsteigende Spindel

W536505 4044997172797 0016841500001
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Beschreibung

Schallschutz (DN 15-32), Viega-Verschraubung, Oberteil 1821

Merkmale

Produktklasse KFR-Ventil
Serie Blue-tec
Oberflächenschutz beschichtet
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Nenndurchmesser DN 15
Werkstoff des Gehäuses Messing
Anschluss 1 Pressmuffe
Anschluss 2 Pressmuffe
UBA-Positivliste ja
Mit Entleerungsventil nein

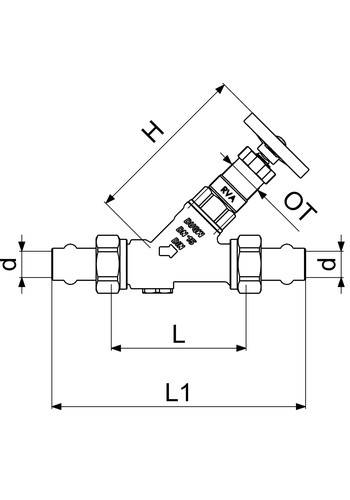

Rohraußendurchmesser Anschluss 15 mm
Spindel und/oder Handrad ansteigend nein
Winkel der Spindel 45 °
Werkstoffgüte des Gehäuses CuZn40Pb2 (CW617N)
Länge Anschluss 1 60,5 mm
Länge Anschluss 2 84,5 mm

Anhänge

icon
Datei
Datenblatt
jsdb_0016840000001.pdf (234.95 KB)
icon
Datei
Montageanleitung
jsma_0016302500m01.pdf (4.94 MB)
icon
Datei
Zulassung
jszl_0016150000001.pdf (825.68 KB)

Varianten

Artikelbild
Schlösser

Schlösser KFR-Ventil Blue-tec MULTI 1684 DN 15, 15 mm, AG ohne Entleerung, nichtsteigende Spindel W536505

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 15, 15 mm
Artikelbild
Schlösser

Schlösser KFR-Ventil Blue-tec MULTI 1684 DN 20, 18 mm, AG ohne Entleerung, nichtsteigende Spindel W536506

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 20, 18 mm
Artikelbild
Schlösser

Schlösser KFR-Ventil Blue-tec MULTI 1684 DN 20, 22 mm, AG ohne Entleerung, nichtsteigende Spindel W536507

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 20, 22 mm
Artikelbild
Schlösser

Schlösser KFR-Ventil Blue-tec MULTI 1684 DN 25, 28 mm, AG ohne Entleerung, nichtsteigende Spindel W536508

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 25, 28 mm
Artikelbild
Schlösser

Schlösser KFR-Ventil Blue-tec MULTI 1684 DN 32, 35 mm, AG ohne Entleerung, nichtsteigende Spindel W536509

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 32, 35 mm
1 2

Zubehörempfehlung für Sie:

Artikelbild
Schlösser

Schlösser Dämmschale DA1599 DN 15, für JS-Freistromventil und KFR-Ventil W903655

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Artikelbild
Schlösser

Schlösser Verschlussstopfen 1836 DN 8, 1/4", mot O-Ring, Messing 110975

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Artikelbild
Schlösser

Schlösser Handrad 1859 50 x 6 mm, blau, Polyamid W536657

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK

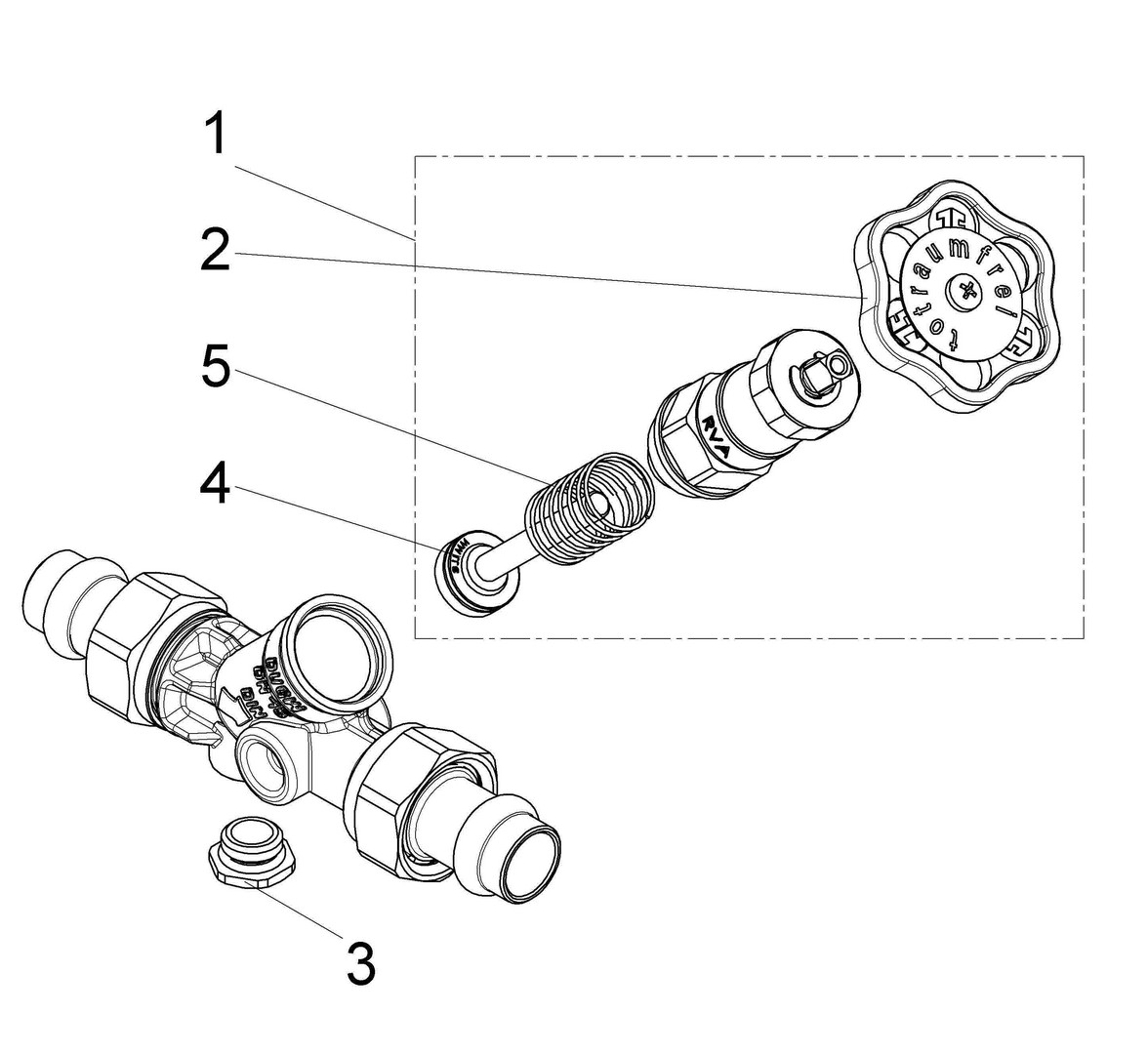

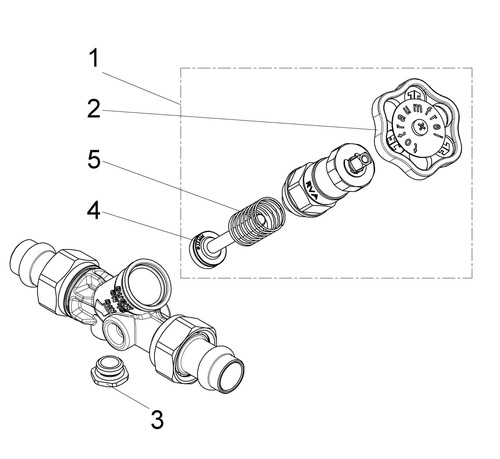

Ersatzteile:

Artikelbild
Schlösser

Schlösser Handrad 1859 50 x 6 mm, blau, Polyamid W536657

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Artikelbild
Schlösser

Schlösser Verschlussstopfen 1836 DN 8, 1/4", mot O-Ring, Messing 110975

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
