Artikelbild
Abbildung ähnlich
Schlösser

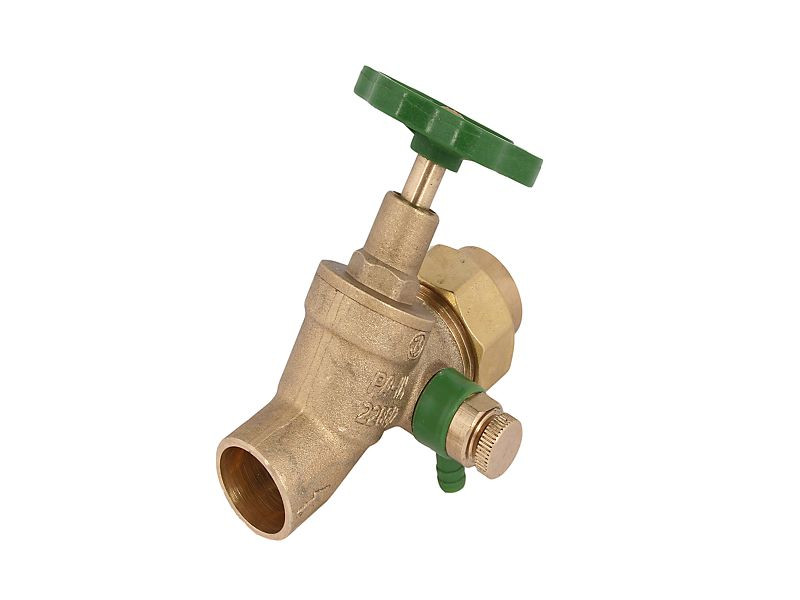

Schlösser Schrägsitzventil 1455 DN 25, 28 mm, mit Entleerung, steigende Spindel, ohne Verschraubung

W536086 4044997113202 0014552800001
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Beschreibung

Schallschutz, Oberteil 1801 Ø 12-22 mm, 1814 Ø 28 mm, Entleerungsventil 1831 1/4"

Merkmale

Produktklasse Schrägsitzventil
Oberflächenschutz unbehandelt
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Nenndurchmesser DN 25
Werkstoff des Gehäuses Messing
Anschluss 1 Lötende
Anschluss 2 Lötende
UBA-Positivliste ja
Mit Entleerungsventil ja

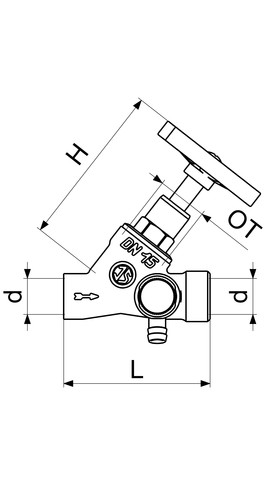

Rohraußendurchmesser Anschluss 28 mm
Spindel und/oder Handrad ansteigend ja
Winkel der Spindel 45 °
Werkstoffgüte des Gehäuses CuZn40Pb2 (CW617N)
Länge Anschluss 1 32 mm
Länge Anschluss 2 58 mm

Anhänge

icon
Datei
Datenblatt
jsdb_0014500000001.pdf (281.44 KB)
icon
Datei
Montageanleitung
jsma_0014052500m01.pdf (1.94 MB)
icon
Datei
Zulassung
jszl_0014100000001.pdf (96.59 KB)

Varianten

Artikelbild
Schlösser

Schlösser Schrägsitzventil 1455 DN 10, 12 mm, mit Entleerung, steigende Spindel, ohne Verschraubung W536082

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 10, 12 mm
Artikelbild
Schlösser

Schlösser Schrägsitzventil 1455 DN 15, 15 mm, mit Entleerung, steigende Spindel, ohne Verschraubung W536083

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 15, 15 mm
Artikelbild
Schlösser

Schlösser Schrägsitzventil 1455 DN 20, 18 mm, mit Entleerung, steigende Spindel, ohne Verschraubung W536084

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 20, 18 mm
Artikelbild
Schlösser

Schlösser Schrägsitzventil 1455 DN 20, 22 mm, mit Entleerung, steigende Spindel, ohne Verschraubung W536085

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 20, 22 mm
Artikelbild
Schlösser

Schlösser Schrägsitzventil 1455 DN 25, 28 mm, mit Entleerung, steigende Spindel, ohne Verschraubung W536086

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 25, 28 mm

Zubehörempfehlung für Sie:

Artikelbild
Schlösser

Schlösser Probenahmeventil 8132 1/4", Rohr Edelstahl mit Adapter 3/8", Messing W903667

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Artikelbild
Schlösser

Schlösser Geradsitzventil-Oberteil 1803 DN 25, G 1, Messing, mit Entleerung, für Marktmodell W536545

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Artikelbild
Schlösser

Schlösser Verschlussstopfen 1836 DN 8, 1/4", mot O-Ring, Messing 110975

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Artikelbild
Schlösser

Schlösser Handrad 1859 70 x 6 mm, grün, Polyamid W536659

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK

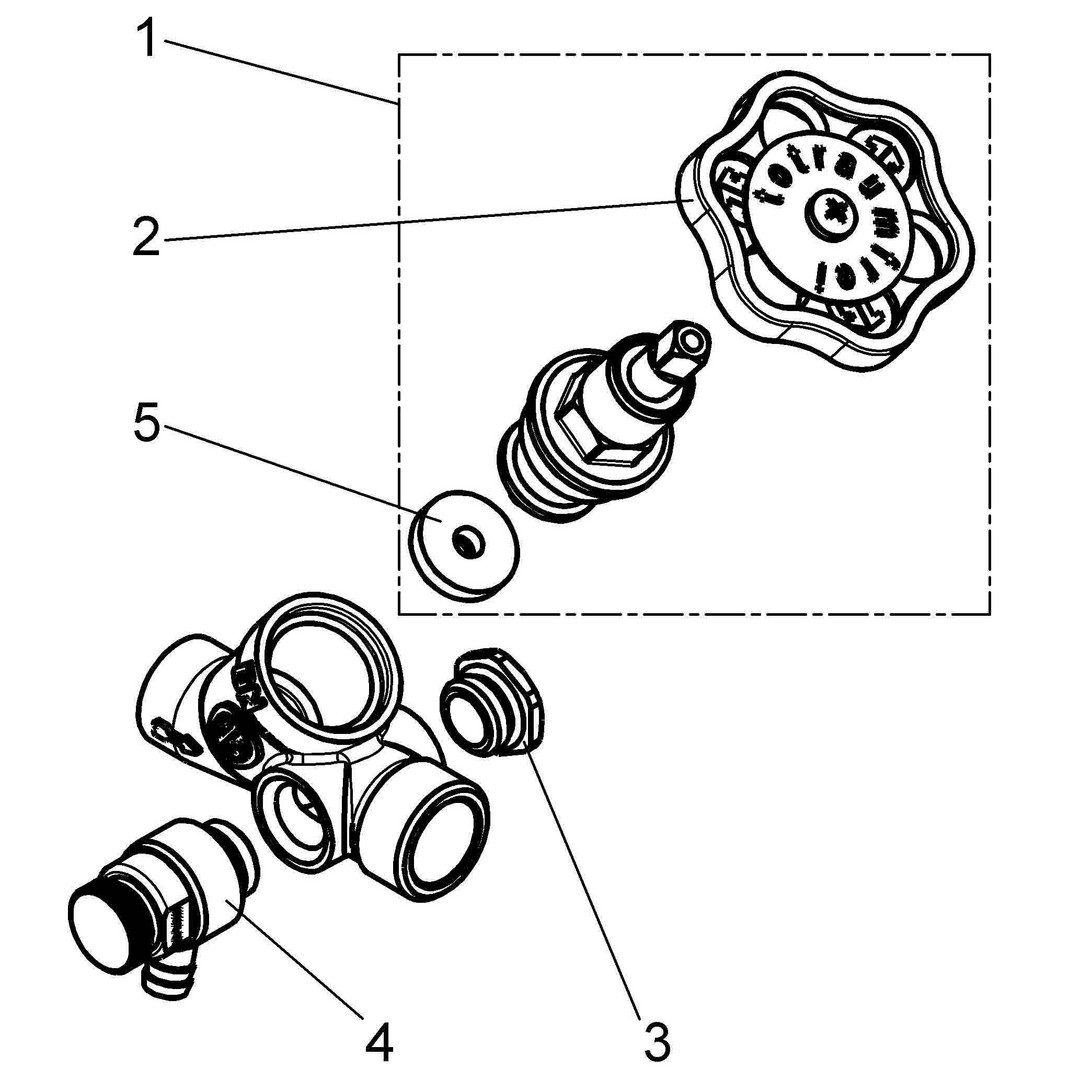

Ersatzteile:

Artikelbild
Schlösser

Schlösser Schrägsitzventil-Oberteil 1814 DN 25, G 1, Messing, steigende Spindel W536565

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Artikelbild
Schlösser

Schlösser Handrad 1859 70 x 6 mm, grün, Polyamid W536659

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Artikelbild
Schlösser

Schlösser Verschlussstopfen 1836 DN 8, 1/4", mot O-Ring, Messing 110975

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Artikelbild
Schlösser

Schlösser Entleerungsventil 1831 DN 8, 1/4", Auslaufring grün, O-Ring, Messing W903645

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
