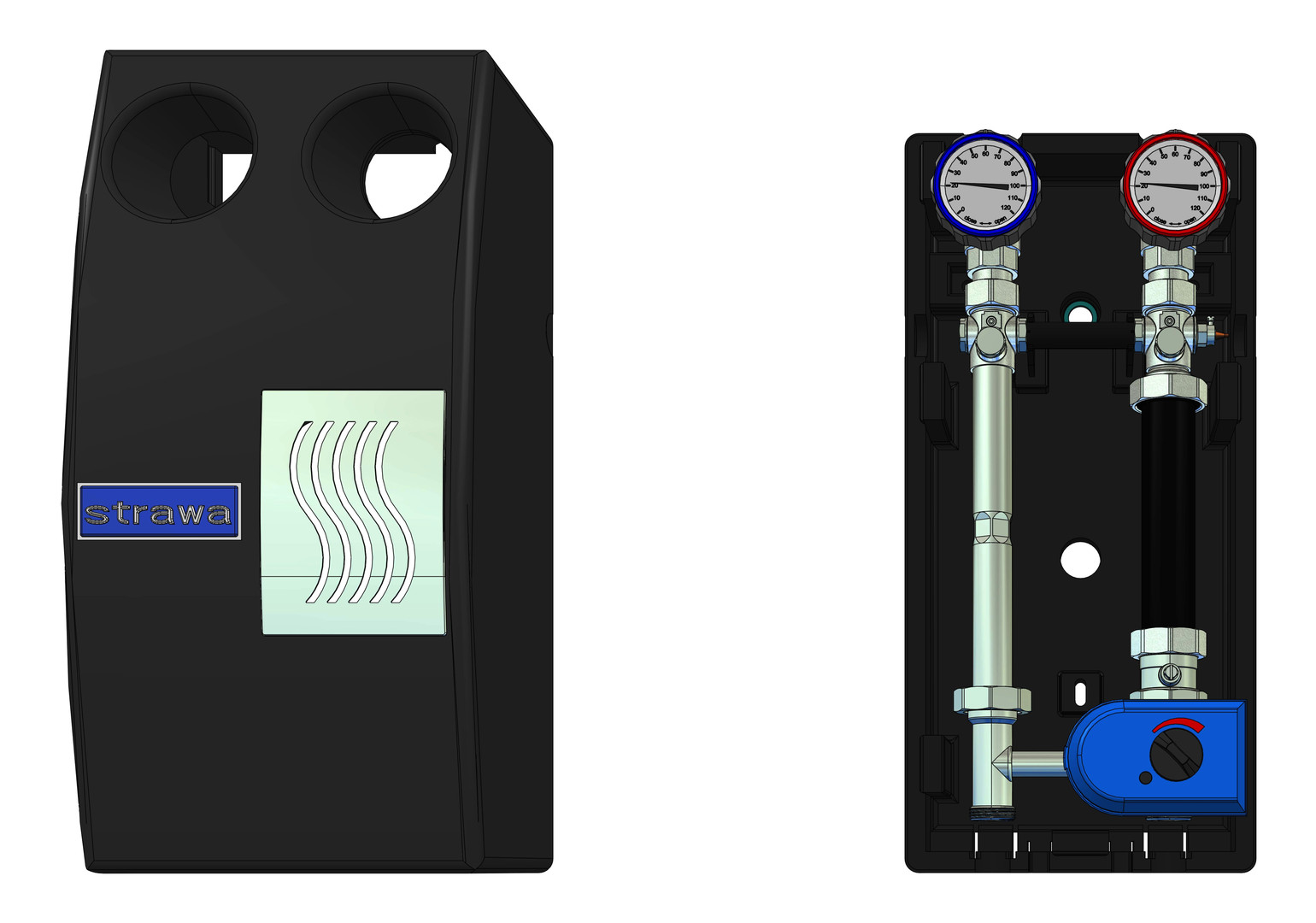

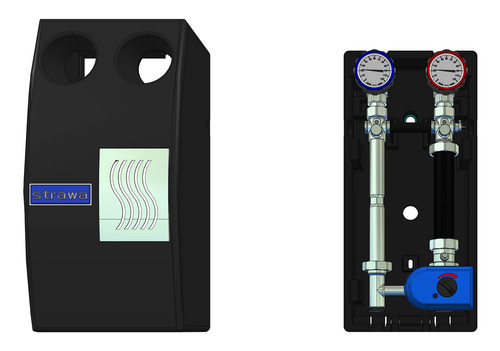

Strawa Aufbaugruppe strawi 125-25 MK MK0-180-SM, geregelt, Pumpenpassstück/Mischer/Stellmotor

Artikelnummer: W812198 EAN: 4061323144754 Werksartikelnummer: 7211001

auf Anfrage

je 1 STCK

keine Verfügbarkeitsinformationen

Menge STCK

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

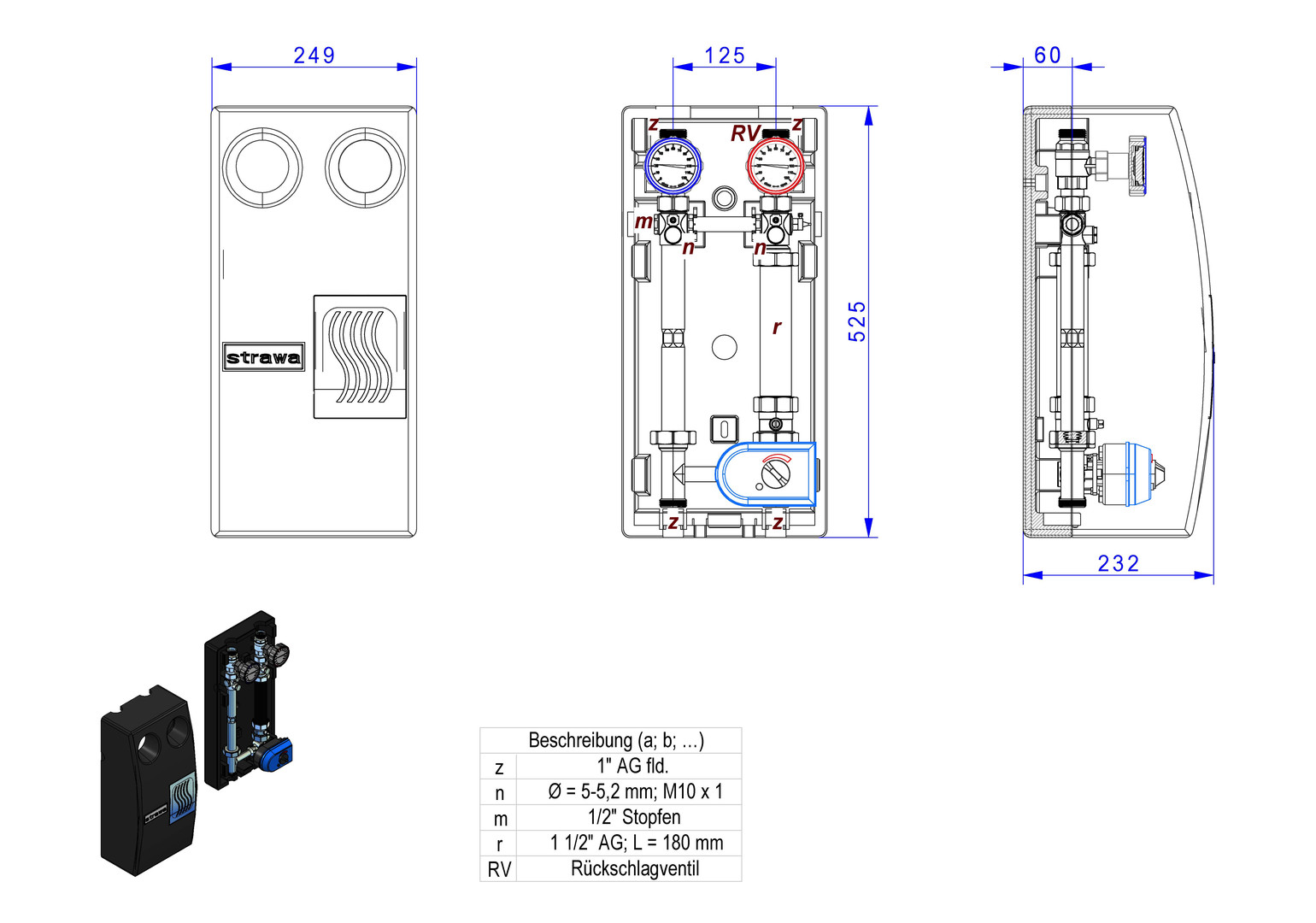

für geregelte Heizkreise (z.B. für Flächenheizung), für witterungsgeführte Vorlauftemperaturregelung (ohne Regler), passend auf strawi 125-25 Kesselverteiler, bestehend aus: Thermometer-Kugelhähnen DN 25 im Vor- und Rücklauf 0-120°C, zusätzlich mit Pumpenkugelhahn im Vorlauf (bei Wärmezählerverrohrung zusätzlicher Kugelhahn im Rücklauf), Rückschlagklappe im Vorlaufkugelhahn, mit oder ohne Wärmezählerverrohrung Länge 130 mm 2 x 1" AG oder Länge 110 mm 2 x 3/4" AG und Fühlereinbaustücke 5-5,2mm M10x1 im Vor- und Rücklauf montiert, Pumpendistanzstück bzw. Pumpe. 3-Wege-Mischer DN 25 Kvs=10,75, zusätzlicher regulierbarer Bypass im Mischer mit EPP-Wärmedämmung, max. Volumenstrom 0,86 cbm/h (10 kW, bei Delta T= 10 K, max. Betriebstemperatur 100°C, max. Betriebsdruck 6 bar, Stutzenabstand 125 mm, 249 x 525 x 232 mm, Primäranschluss 1"AG flachdichtend, Sekundäranschluss 1"AG flachdichtend

Merkmale

Produktklasse	Regelstation hydronisch
Serie	strawi
Breite	250 mm
Höhe	525 mm
Tiefe	232 mm
Internet Link	https://www.strawa.com/produkt/7211001
Ausführung	gemischter Heizkreis
Leistung	0 - 10 kW
Ausführung der Temperaturregelung	elektrisch
Mit Füßen	nein
Max. Arbeitsdruck	6 bar
Mit Rückschlagklappe	ja
Mit Thermometer	ja
Mit Manometer	nein
Mit Wärmedämmung	ja
Mit Sicherheitsventil	nein
Mit Anschluss Ausdehnungsgefäß	nein
Geeignet für Kühlen	ja
Geeignet für Heizung	ja
Nenndurchmesser Pumpenanschluss	1 1/2 Zoll
Mit eingebauter Zirkulationspumpe	nein
Hocheffizienzpumpe (konform EC 547/2012 und EC 641/2009)	nein
Mit Absperrventil	ja
Geeignet für Glykol	ja
Primäreranschluss	Außengewinde (metrisch)
Nenndurchmesser Primäreranschluss	1 Zoll
Sekundäreranschluss	Außengewinde (metrisch)
Nenndurchmesser Sekundäreranschluss	1 Zoll
Mit Wärmezähler	nein
Geeignet für Ethanol	nein
Mit Wandbefestigungsbügel	ja
Werkstoff Armaturen	Messing
Werkstoff Verrohrung	Edelstahl
Anzeigebereich Thermometer	0 - 120 °C
Einbaulänge der Pumpe	180 mm
Mit Regelventil	nein
Mit Servomotor	ja
Geeignet für Servomotoren	ja
Mit Dreiwegeventil	ja
Mit Pumpenkugelhahn	ja
Mit Passstück für Wärmezähler	nein
