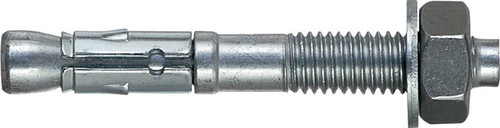

Artikelbild
Abbildung ähnlich

UPAT Expressanker MAX 10/ 20/ 85 K galZn

4000657019529 4000657019529
auf Anfrage
je 1
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1
Bestellschritt 1

Beschreibung

Bolzenanker MAX K, galvanisch verzinkt

• Stahl, galvanisch verzinkt

• Kurzversion

• Besonders geeignet für die Befestigung mittelschwerer Lasten im Innenbereich in gerissenem und ungerissenem Beton und Naturstein mit dichtem Gefüge

• Die Verkürzung um 2 cm spart Bohraufwand und Materialkosten

• Setzen in Vor- und Durchsteckmontage möglich, ebenso wie kraftsparendes Einschlagen mit Hammer in das Bohrloch

• Beim Anziehen der Mutter Schieben des Bolzens in den Spreizclip, somit Verspreizen gegen die Bohrlochwand und Haltesicherheit

• Besonders häufige Verwendung für die Befestigung von dünnen Betonbauteilen

• ETA-10/0170, Europäisch Technische Zulassung, Option 1 für gerissenen und ungerissenen Beton


Typ GS: mit großer Scheibe

Hersteller: fischer Deutschland Vertriebs GmbH, Klaus-Fischer-Str. 1, 72178 Waldachtal, DE, +497443124738, info@fischer.de

Merkmale

Typ MAX 10/20/85 K
Gewinde M10 mm
Länge 85 mm
Bohrernenn-Ø 10 mm
Dicke des Anbauteils max. 20 mm
effektive Verankerungstiefe 40 mm
Anbauteildicke (reduziert) max. 20 mm
Bohrlochtiefe bei Durchsteckmontage min. 75 mm
Gewindelänge 43 mm
Schlüsselweite 17 mm
Außendurchmesser U-Scheibe 20 mm
Stärke U-Scheibe 2 mm
Nutzlänge (reduziert) max. 20 mm
Verankerungstiefe (reduziert) 40 mm

Varianten

Artikelbild

UPAT Expressanker MAX 10/ 10/ 75 K galZn 4000657019512

keine Verfügbarkeitsinformationen
auf Anfrage
je 1
Typ Außendurchmesser U-Scheibe Stärke U-Scheibe Verankerungstiefe (reduziert) Länge Dicke des Anbauteils max. Anbauteildicke (reduziert) max. Bohrlochtiefe bei Durchsteckmontage min. Gewindelänge Nutzlänge (reduziert) max. Gewinde Bohrernenn-Ø effektive Verankerungstiefe Schlüsselweite
MAX 10/10/75 K 20 2 40 75 10 10 65 33 10 M10 10 40 17
Artikelbild

UPAT Expressanker MAX 10/ 10/ 75 K GS galZn 4000657019598

keine Verfügbarkeitsinformationen
auf Anfrage
je 1
Typ Außendurchmesser U-Scheibe Stärke U-Scheibe Verankerungstiefe (reduziert) Länge Dicke des Anbauteils max. Anbauteildicke (reduziert) max. Bohrlochtiefe bei Durchsteckmontage min. Gewindelänge Nutzlänge (reduziert) max. Gewinde Bohrernenn-Ø effektive Verankerungstiefe Schlüsselweite
MAX 10/10/75 K GS 25 3 50 75 10 10 65 33 10 M10 10 40 17
Artikelbild

UPAT Expressanker MAX 10/ 20/ 85 K galZn 4000657019529

keine Verfügbarkeitsinformationen
auf Anfrage
je 1
Typ Außendurchmesser U-Scheibe Stärke U-Scheibe Verankerungstiefe (reduziert) Länge Dicke des Anbauteils max. Anbauteildicke (reduziert) max. Bohrlochtiefe bei Durchsteckmontage min. Gewindelänge Nutzlänge (reduziert) max. Gewinde Bohrernenn-Ø effektive Verankerungstiefe Schlüsselweite
MAX 10/20/85 K 20 2 40 85 20 20 75 43 20 M10 10 40 17
Artikelbild

UPAT Expressanker MAX 12/ 10/ 90 K galZn 4000657019536

keine Verfügbarkeitsinformationen
auf Anfrage
je 1
Typ Außendurchmesser U-Scheibe Stärke U-Scheibe Verankerungstiefe (reduziert) Länge Dicke des Anbauteils max. Anbauteildicke (reduziert) max. Bohrlochtiefe bei Durchsteckmontage min. Gewindelänge Nutzlänge (reduziert) max. Gewinde Bohrernenn-Ø effektive Verankerungstiefe Schlüsselweite
MAX 12/10/90 K 24 2,5 50 90 10 10 80 41 10 M12 12 50 19
Artikelbild

UPAT Expressanker MAX 12/ 10/ 90 K GS galZn 4000657019673

keine Verfügbarkeitsinformationen
auf Anfrage
je 1
Typ Außendurchmesser U-Scheibe Stärke U-Scheibe Verankerungstiefe (reduziert) Länge Dicke des Anbauteils max. Anbauteildicke (reduziert) max. Bohrlochtiefe bei Durchsteckmontage min. Gewindelänge Nutzlänge (reduziert) max. Gewinde Bohrernenn-Ø effektive Verankerungstiefe Schlüsselweite
MAX 12/10/90 K GS 30 3 50 90 10 10 80 41 10 M12 12 50 19
