Abbildung ähnlich

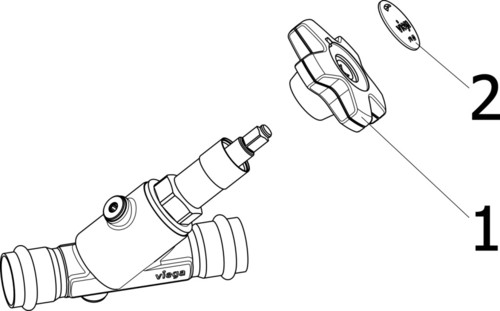

Viega KRV-Schrägsitzventil Easytop Inox 2338.5 DN 20, 22 mm, Stahl nichtrostend, SC-Contur

Artikelnummer: W539183 EAN: 4015211757946 Werksartikelnummer: 757946

auf Anfrage

je 1 STCK

keine Verfügbarkeitsinformationen

Menge STCK

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

kombiniertes Freistromventil mit Rückflussverhinderer, Stahl nichtrostend, mit Viega Pressanschlüssen, mit Spindelübersetzung, Oberteil und Ventiltellereinheit Edelstahl, Stellungsanzeige offen/geschlossen, Handrad ergonomisch und geschlossen mit auswechselbarer Medienkennzeichnung grün/rot, mit Entleerungsstopfen G 1/4, Dichtelemente EPDM, Betriebsdruck 1,6 MPa (PN 16), Betriebstemperatur max. 90 °C, mit DVGW-Prüfzeichen

Merkmale

Produktklasse	Schrägsitzventil
Serie	Easytop Inox
Modell	2338.5
Internet Link	https://www.viega.de/de/article/757946
Oberflächenschutz	unbehandelt
Max. Mediumtemperatur (Dauerbetrieb)	90 °C
Nenndurchmesser	3/4 Zoll
Werkstoff des Gehäuses	Edelstahl
Anschluss 1	Pressmuffe
Anschluss 2	Pressmuffe
UBA-Positivliste	ja
Mit Entleerungsventil	ja
Rohraußendurchmesser Anschluss	22 mm
Länge Anschluss 1	46 mm
Länge Anschluss 2	78 mm

Anhänge

Datei

Datenblatt

de_de-web_de-757946.pdf (202.09 KB)

Datei

Montageanleitung

79ba0c26d64f3ac4ac114094016c9d71_de_de.pdf (1.54 MB)

Varianten

Viega KRV-Schrägsitzventil Easytop Inox 2338.5 DN 15, 15 mm, Stahl nichtrostend, SC-Contur Artikelnummer: W539181

keine Verfügbarkeitsinformationen

auf Anfrage

je 1 STCK

Dimension
DN 15, 15 mm

Viega KRV-Schrägsitzventil Easytop Inox 2338.5 DN 15, 18 mm, Stahl nichtrostend, SC-Contur Artikelnummer: W539182

keine Verfügbarkeitsinformationen

auf Anfrage

je 1 STCK

Dimension
DN 15, 18 mm
